STC12C5A60S2中的AD轉換

作者:池塘里的鯊魚   來源:會員整理上傳   點擊數:  更新時間:2014年05月22日   【字體:

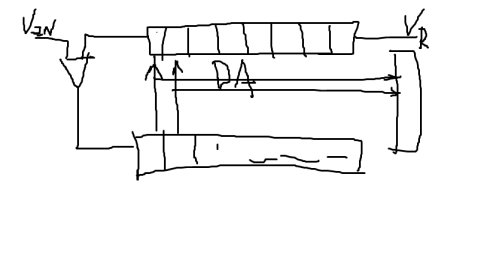

逐次逼近原理 AD里面包含da,當輸入電壓Vin時,da的最高位是1,即為0.5Vref與輸入信號比較,如果輸入大于0.5Vref則比較器輸出為1,同時da的最高位為1,反之DA最高位則為0,通過8次比較后得到8個01數據即完成ad轉換。


現在說下程序中用到stc12單片機兩個寄存器 ADC_CONTR;主要用來配置ad啟動的工作模式;還有個result的寄存器
程序中的注意點:配置完ADC_CONTR后要延時4個時鐘周期
先把程序附上

#include "stc12.h"
#include "intrins.h"
#include "ad.h"
uint ad;

#define ADC_POWER 0X80  //ADC最高位給adc部分供電,類似于片選
#define ADC_START 0X08  //模數轉換啟動控制位
#define ADC_FLAG  0x10  //ad轉換需要時間,這個是轉換完成標志位
#define ADC_SPEEDLL 0X00   //540 clock
#define ADC_SPEEDL  0X20   //360 clock
#define ADC_SPEEDH 0X40   //180 clock
#define ADC_SPEEDHH 0X60   //90  clock
uchar ADCresult(uchar aa) //這里的參數是哪個口來ad轉換
{
P1ASF=0X01; //這里的選擇和用哪一個P1口作為ad采樣
ADC_CONTR=ADC_POWER|ADC_SPEEDLL|ADC_START|aa;
//ADC_CONTR=0X88|aa;
_nop_();
_nop_();
_nop_();
_nop_();//設置ADC_CONTR寄存器后需加4個CPU時鐘周期的延時,才能保證值被寫入ADC_CONTR寄存器

while (!(ADC_CONTR & ADC_FLAG));   //等待ADC_CONTR,這里的ADC_FLAG相當于一個常數,不是寄存器里面的某個位
    //while(!ADC_FLAG);
//ADC_FLAG=0;
ADC_CONTR &= ~ADC_FLAG;              //Close ADC 將標志位清零等待下次硬件置1
ad=(ADC_RES<<2)+ADC_RESL; //打開10位AD采集功能   如果用8位AD 屏掉這句 把下一句改為   Vo=(float)(ADC_RESL)*500/256; 即可
                                    //ADC_RES結果寄存器的高2位;ADC_RES結果寄存器的低8位
    ad=(float)(ad)*5*100/1024;           //Return ADC result(為顯示整數,這里將電壓值擴大了十倍)
                                         //10位AD采集 即2的10次方 滿值為1024 這里用1024表示5伏的電壓
//那么用采集到的數量值 除以1024 在乘以5 得到的值就是采集的電壓數值
//這里 又*100 是為了擴大100倍 顯示小數位
                                         //ADC_RES*(5/256) 為采集的電壓值  然后擴大10倍便于計算
    return ad;



}



這里只是個ad.c源文件,這里有幾個問題想說一下
1.怎么知道是10位還是8位的ad結果;你可以在ADCresult(uchar aa)最前面加一條AUXR1&=0x04;什么意思呢,轉換結果的低2位放在ADC_RES,高8位ADC_RESL中
2為什么不用//while(!ADC_FLAG);
//ADC_FLAG=0;這兩條因為ADC_FLAG相當于常量前面用宏定義
而頭文件里只有ADC_CONTR的地址映射;但是如果在頭文件中用sbit ADC_FLAG=ADC_CONTR^4會出現錯誤,具體原因還不清楚


先說到這吧
