5V/3V IO的簡易匹配

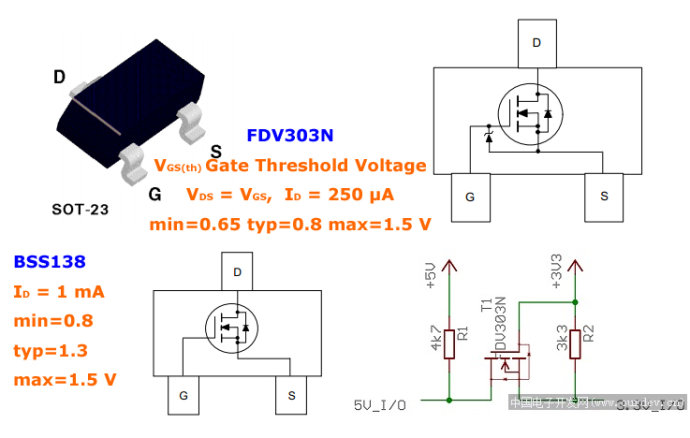

除了用74LVC4245 外，可用如下方式匹配




在STC的DATASHEET文檔中，看到如下的解決方案，有一定的參考價值。

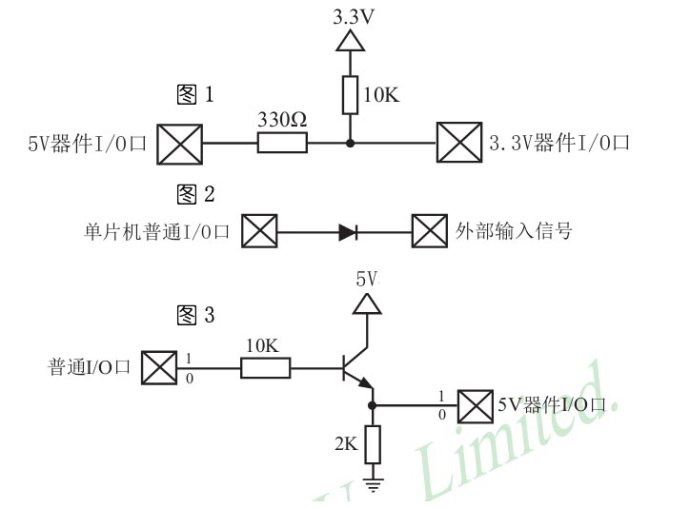

5V單片機連接3.3V器件時，為防止3.3V器件承受不了5V，可將相應的5V I/O口先串一個330Ω的限流電阻到3.3V器件I/O 口，程序初始化時將5V器件的I/O口設置成開漏配置，斷開內部上拉電阻，相應的3.3V器件I/O口外部10K上拉電阻到3.3V器件的Vcc，這樣高電平是3.3V，低電平是0V，輸入輸出一切正常。圖1示。

3V單片機連接5V器件時，為防止3V器件承受不了5V，如果相應的I/O 口是輸入，可在該I/O口上串接一個隔離二極管，隔離高壓部分。外部信號電壓高于單片機工作電壓時截止，I/O口因內部上拉到高電平，所以讀I/O口狀態(tài)是高電平；外部信號電壓為低時導通，I/O口被位在0.7V，小于0.8V時單片機讀I/O口狀態(tài)是低電平。圖2示。

3V單片機連接5V器件時，為防止3V器件承受不了5V，如果相應的I/O口是輸出，可用一個NPN三極管隔離，圖3示。
