單片機IO并行口直接驅動LED顯示技術

1.     實驗任務

如圖13所示，利用AT89S51單片機的P0端口的P0.0－P0.7連接到一個共陰數碼管的a－h(huán)的筆段上，數碼管的公共端接地。在數碼管上循環顯示0－9數字，時間間隔0.2秒。

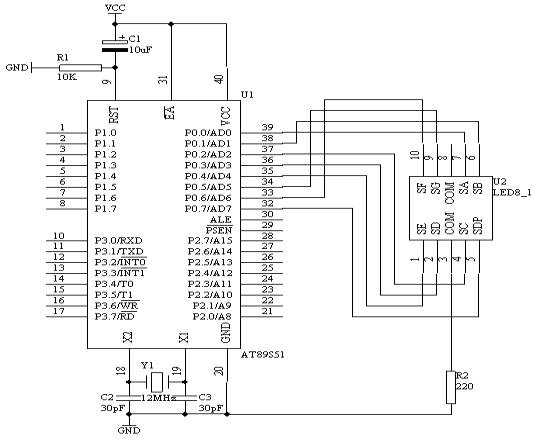

2.     電路原理圖

圖4.7.1

3.     系統板上硬件連線

把“單片機系統”區域中的P0.0/AD0－P0.7/AD7端口用8芯排線連接到“四路靜態數碼顯示模塊”區域中的任一個數碼管的a－h(huán)端口上；要求：P0.0/AD0與a相連，P0.1/AD1與b相連，P0.2/AD2與c相連，……，P0.7/AD7與h相連。

4.     程序設計內容

（1．       LED數碼顯示原理

七段LED顯示器內部由七個條形發光二極管和一個小圓點發光二極管組成，根據各管的極管的接線形式，可分成共陰極型和共陽極型。

LED數碼管的g~a七個發光二極管因加正電壓而發亮，因加零電壓而不以發亮，不同亮暗的組合就能形成不同的字形，這種組合稱之為字形碼，下面給出共陰極的字形碼見表2

（2．       由于顯示的數字0－9的字形碼沒有規律可循，只能采用查表的方式來完成我們所需的要求了。這樣我們按著數字0－9的順序，把每個數字的筆段代碼按順序排好！建立的表格如下所示：TABLE　DB　3FH，06H，5BH，4FH，66H，6DH，7DH，07H，7FH，6FH

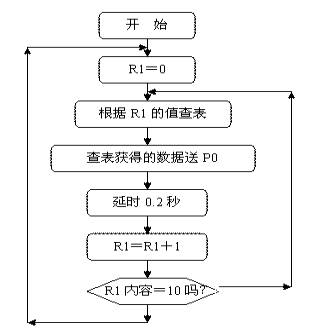

5．程序框圖

圖4.7.2

6．匯編源程序

                            ORG 0

START:               MOV R1,#00H

NEXT:                MOV A,R1

                            MOV DPTR,#TABLE

                            MOVC A,@A+DPTR

                            MOV P0,A

                            LCALL DELAY

                            INC R1

                            CJNE R1,#10,NEXT

                            LJMP START

DELAY:              MOV R5,#20

D2:                      MOV R6,#20

D1:                      MOV R7,#248

                            DJNZ R7,$

                            DJNZ R6,D1

                            DJNZ R5,D2

                            RET

TABLE:              DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH

                            END

7． C語言源程序

#include <AT89X51.H>

unsigned char code table[]={0x3f,0x06,0x5b,0x4f,0x66,

                            0x6d,0x7d,0x07,0x7f,0x6f};

unsigned char dispcount;

void delay02s(void)

{

  unsigned char i,j,k;

  for(i=20;i>0;i--)

  for(j=20;j>0;j--)

  for(k=248;k>0;k--);

}

void main(void)

{

  while(1)

    {

      for(dispcount=0;dispcount<10;dispcount++)

        {

          P0=table[dispcount];

          delay02s();

        }

    }

}
