第一次調試lcd驅動的話是不是對下面的結構有點陌生，不知道那些值是如何得來的，當然我就屬于其中的一個
點擊(此處)折疊或打開
- static struct s3cfb_lcd lte480wv = {
- .width = 1024,//800,
- .height = 600,//480,
- .bpp = 24,//24,//32,
- .freq = 45,//45,//60
- .timing = { //這里主要會影響圖像在LCD上顯示的位置，偏移啥的
- .h_fp = 160,//210,//8,
- .h_bp = 160,//46,//13,
- .h_sw = 16, // 3
- .v_fp = 12,//12,//15,//22, liao
- .v_fpe = 0,/*1,//0,*/
- .v_bp = 23,//22, liao
- .v_bpe = 0,/*1,//0,*/
- .v_sw = 2,//
- },
- .polarity = { //這幾個參數挺重要的，判斷你極性是否要反轉(0--normal，1---inverted)
- .rise_vclk = 0,
- .inv_hsync = 1,
- .inv_vsync = 1,
- .inv_vden = 0,
- },
- };
好吧，言歸正傳，首先有必要理解幾個定義：

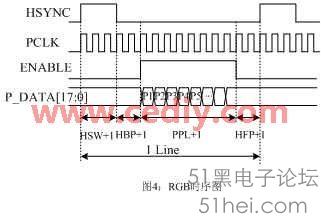

一般TFT型LCD時序圖如下所示
圖1
我們先來理解下面引腳有寄存器中相關參數的意義吧
外部引腳信號：
VSYNC: 幀同步信號,表示掃描1幀的開始，一幀也就是LCD顯示的一個畫面。
HSYNC: 行同步信號，表示掃描1行的開始。
VDEN：數據使能信號。
VD[23:0] : LCD像素?cái)?shù)據輸出端口。
VCLK：像素時鐘信號。
寄存器參數：
VSPW：幀同步信號的脈寬，單位為1行（Line）的時間。
VFPD: 幀同步信號的前肩，單位為1行（Line）的時間。
VBPD: 幀同步信號的后肩，單位為1行（Line）的時間。
LINEVAL ：幀顯示尺寸-1，即屏行寬-1，對于800*480分配率的LCD屏，那么LINEVAL=480-1=479，請記住，是屏行寬，也就是LCD屏顯示一幀數據所需要的行的數目。
HBPD：行同步信號的后肩，單位為1VCLK的時間。
HFPD：行同步信號的前肩，單位為1VCLK的時間。
HSPW：行同步信號的脈寬，單位為1VCLK的時間。
HOZVAL：行顯示尺寸-1，即屏列寬-1,對于800*480分配率的LCD屏，那么HOZVAL=800-1=799，請記住，是屏列寬，也就是LCD屏顯示一行數據所需要的像素的數目。
由圖1可知：
掃描一幀所需的時間：
=((VSPW+1)+(VBPD+1)+( LINEVAL+1)+(VFPD+1))個行時間。
掃描一行所所需的時間：
= ((HSPW+1)+(HSPD+1)+(HFPD+1)+ (HOZVAL+1))個VCLK時間。
而一個VCLK時間由LCD寄存器VIDCON0內的CLKVAL決定:
=HCLK/(CLKVAL+1) ------>這個公式是S3C2443的LCD控制器的，其他CPU的不一定一樣
因此掃描一幀所需的時間：
T=[(VSPW+1)+(VBPD+1)+(LINEVAL+1)+(VFPD+1)]*[(HSPW+1)+(HSPD+1)+(HFPD+1)+ (HOZVAL+1)]* HCLK/ (CLKVAL+1)
即幀頻率為:1/T
1.首先來判斷 HSYNC,VSYNC,VCLK, VDEN信號是否需要反轉
這個其實還挺好判斷的，主要就是通過你主控的介紹lcd的時序圖，在結合你屏廠的spec文檔的時序圖就可以完全判斷出來了
先看LCD控制器默認情況下送出來的TFT LCD屏的時序圖：
再來看屏廠的提供的時序圖
看上面的介紹應該知道需要反轉
再來看看timing這個結構體如何配置，如果提供下面這個參數就很好確定相關的數值了
h_fp = （horizontal total time）- 1024
f_sw = （horizontal total time）- 1024 - h_fp
當然，如果沒有上面的介紹，其實也是可以通過時序圖來得到的
