CD4046是通用的CMOS鎖相環集成電路,其特點是電源電壓范圍寬(為3V-18V),輸入阻抗高(約100MΩ),動態功耗小,在中心頻率f0為10kHz下功耗僅為600μW,屬微功耗器件。

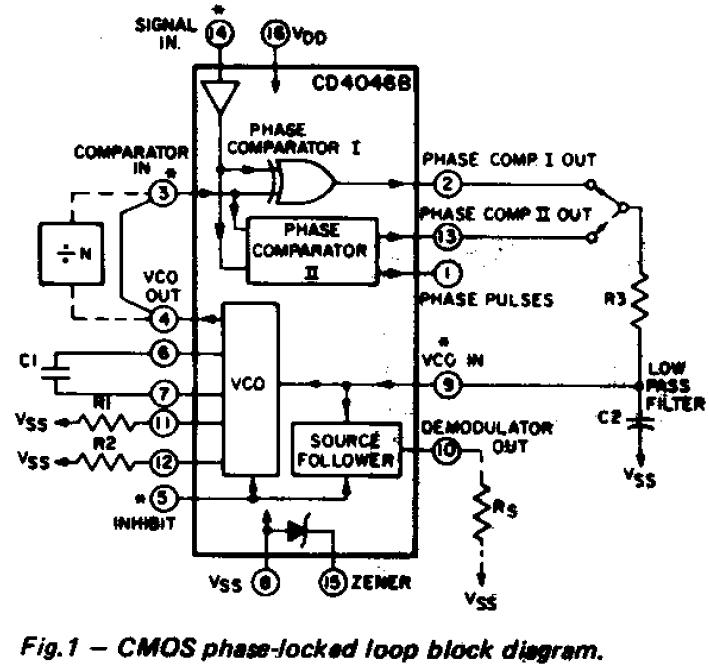

cd4046引腳圖

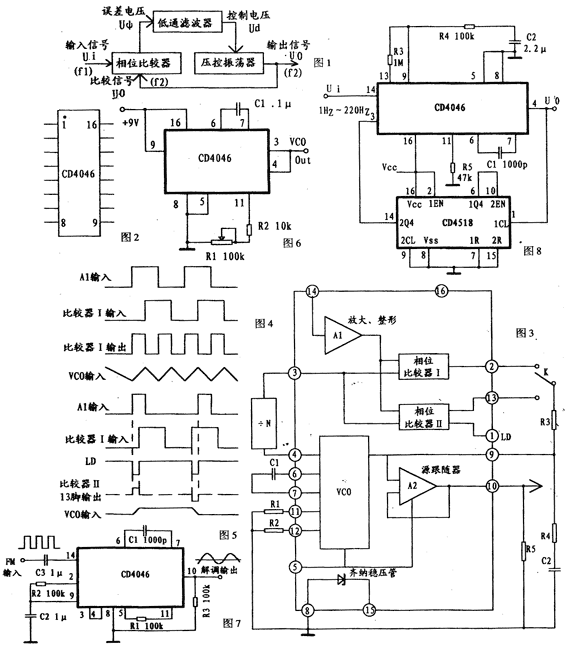

上圖中含有cd4046分頻電路,倍頻電路,計數器電路,比較器電路,其工作原理請讀者自行分析。
