可調電源電路的分析

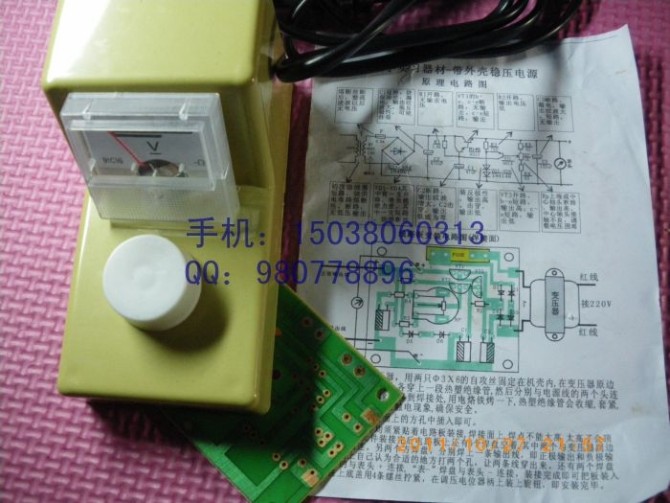

這個是最近買的可調電源套件 輸入220V輸出12V交流電，通過變壓，整流，濾波，比較放大，調整電路，取樣電路輸出穩定的電壓，
是簡單的串聯穩定電路。

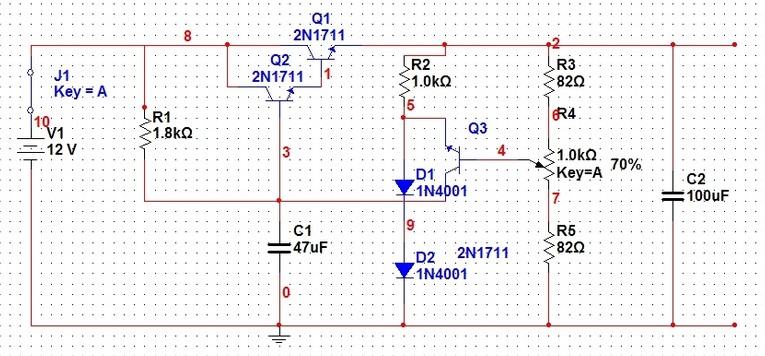

輸出電壓 分析：  途中D1,D2是2個二極管，由于上下電位，都導通，保持1.4V   ,Q3的e為1.4V是基準電壓,又由于Q3導通后，Vbe=0.3V
所以滑動變阻器滑柄端電壓是2V  所以輸出電壓Vout=VQb*(R3+R4+R5)/(R5+Rp)     Rp為滑動變阻器下端電阻.由此可以控制輸出電壓。

比較穩壓分析：當電網波動，輸入電壓上升后，導致取樣電路Q3的基極電壓上升，則集電極電壓下降，則Q2的基極電壓也下降，則Q1的基極也下降,則Q1  的管壓降Vce增加,從而使輸出電壓Uo下降.當輸入電壓下降，作用相反。
