簡易非門振蕩器電路制作

工作原理：假設非門B輸出高電平，由于電容C1兩端電壓不能突變，則非門A輸入也為高電平，非門A輸出為低電平，則非門B輸入也為低電平，則非門B輸出為高電平，此時保證非門B輸出脈沖為高電平,隨著C1電容的充電，C1充得上正，下負的電壓，電容下端的負電壓使得非門A 的輸入電壓下降，當電壓下降到非門關斷電壓時，非門A輸出高電平,則非門B輸出低電平，由于非門A輸出高電平，則給電容進行反向充電，先是原先的上正下負和下正上負電荷中和，然后電容C1充成，下正上負的電壓，當下正電壓上升到使非門A開門電平時，非門A輸出低電平。如此反復循環，產生方波.發光二極管出現閃失.

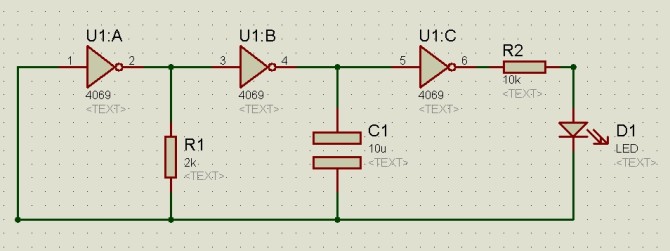

注：圖中使用非門芯片4069
頻率計算公式:   f=1/(2.2*R*C)
圖中的參數:f=1/(2.2*2000*0.00001)=22.72HZ

這個是制作的實物電路

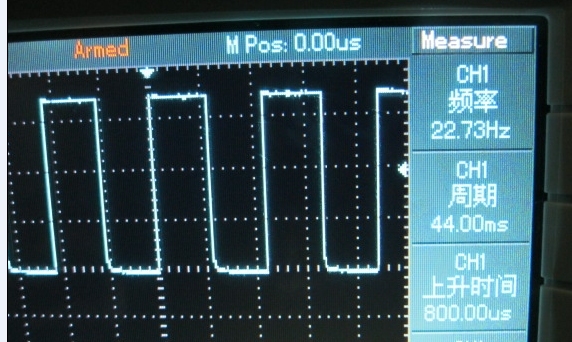

波形圖
