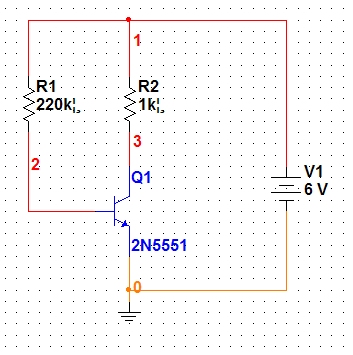

電路直流回路圖:
.jpeg)
2N5551直流Hfe=126 直流放大倍數

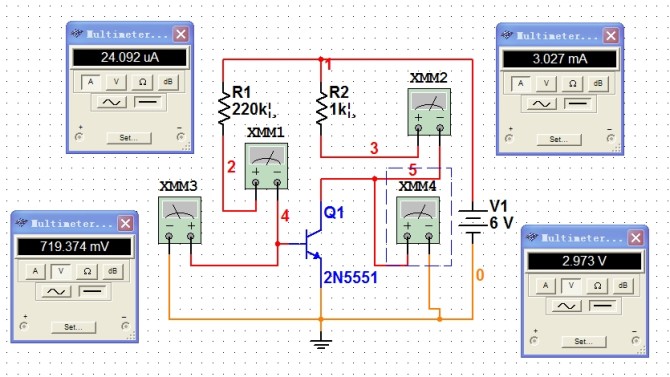

計算靜態工作點（電路工作的基準點)
:
基極電流IBQ=(VCC-VBE)/R1=(6-0.7)/220K=0.024mA.
集電極電流ICQ=β*IBQ=126*0.024mA=2.952mA.
集電極發射極電壓VCEQ=VCC-ICQ*R2=6-2.952mA*1K=3.04V
.jpeg)
電路的直流負載方程VCE=VCC-ICQ*R2 由此可知ICQ假設三極管飽和,ICQ最多獲得6mA電流
此電路靜態工作點正好在中間附近，這樣放大信號不容易失真，不失真輸入電壓多大？
當沒有任何負載的時候，直接測輸入輸出電壓，那么假設輸出3伏變化量，則輸入變化量不應超過3V/126=23mV左右否則出現失真

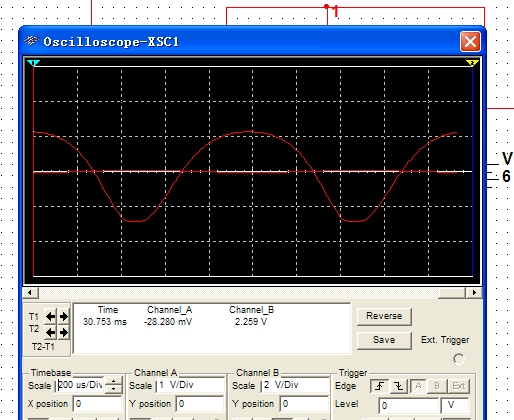

.如果去輸入電壓30mV交流，則輸出波形失真
.jpeg)
輸出失真
當輸入電壓20mV時，輸出不失真:
.jpeg)
三極管3個特性:三極管放大特性:iC=β*iB
三極管輸出電阻rce=Vce/IC=Vce/(β*iB) 說明輸入基極電流越大，三極管輸出電阻越小.
三極管飽和特性:當三極管達到飽和電流時，三極管不在處于放大狀態，即IC不受控于IB.
此時集電極電壓低于基極電壓，飽和導通，一般飽和導通時VBE>0.8V左右.
三極管截止特性:iB很小，rce很大，相當于斷開，iC幾乎無電流.
