9013NPN三極管直流輸入輸出特性實驗

輸入電壓0---30V

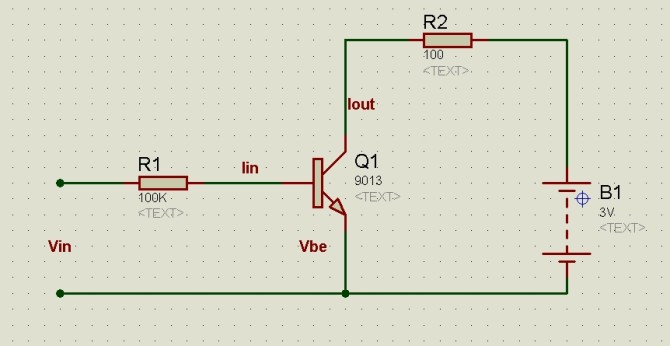

實測面包板電路參數:

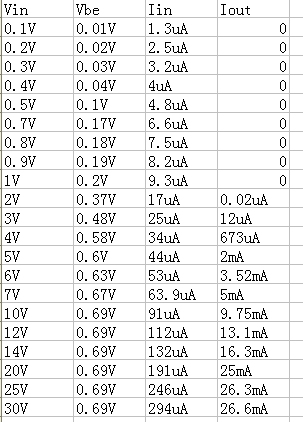

輸 入輸出特性：當Vbe電壓小于0.69V時，輸入電流基本上很微弱，而且輸出電流幾乎沒有，即三極管沒有導通，當三極管Vbe到達0.69V時，三極管導 通，輸入電流和輸出電流放大倍數是：107,116,123,130,106,90......放大倍數基本在100附近，輸出電壓Vce隨著輸出電流的 增大而減少.,剛開始的時候Iout很小，此時Vce很大，三極管處于截止區，當iout變到很大的時候，Vce減少很多，三極管處于飽和區，三極管開關 量就是利用飽和區.
