STC自動下載器

  于是就我們就要想辦法改變這種現狀，實現的辦法分開兩個方面。一、用軟件實現，具體的方法請看《STC單片機不斷電下載程序》。二、用硬件電路實現有下載信號就幫目標板自動斷電。這兩種方法各有優缺點，用軟件實現不需要成本，但是會占用了單片機的串口。用硬件實現不需要占用目標板的任何資源，但是需要一定的成本，還要有一定的硬件基礎。本文重點介紹用硬件實現。

下面請看一個演示視頻





由于視頻是用手機在晚上時拍的，清晰度有點欠缺

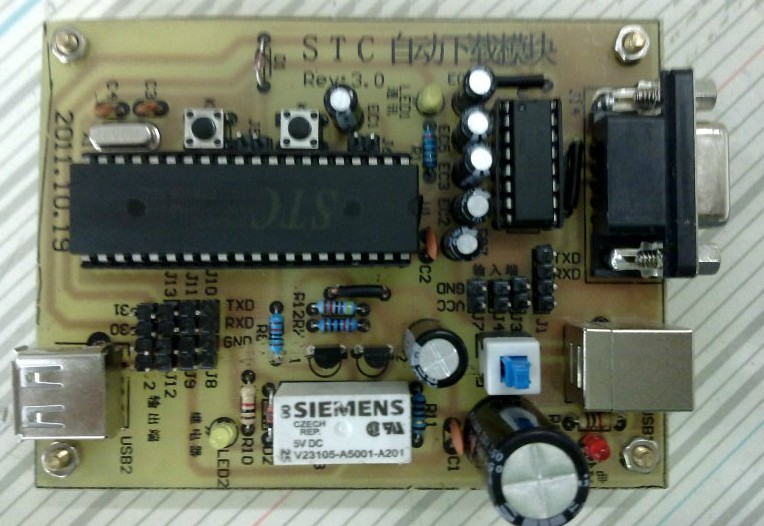

下載器制作完成后到的樣子



這個自動下載器的制作資料可以從下面的鏈接下載

下載地址：115網盤



注意：

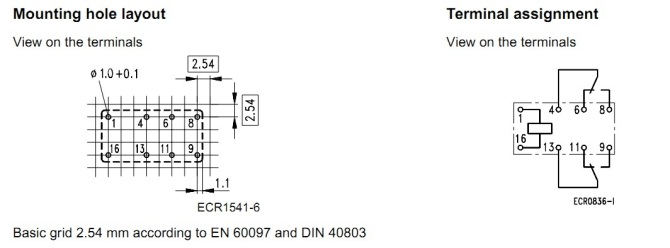

1.元器件清單中的V23105-A5001-A201為繼電器的型號，只要用5V雙聯、封裝和下圖相同的繼電器就行。




2.為了保證下載器下載程序的時候，斷電后冷啟動時有可能幫它自己下載了目標板的程序，我們需要做以下的小操作：我們幫助下載器的主控芯片下載程序的時候，需要把 “下次冷啟動P1.0/P1.1”設置為“等于0/0才可下載，快速啟動”，如下圖所示：

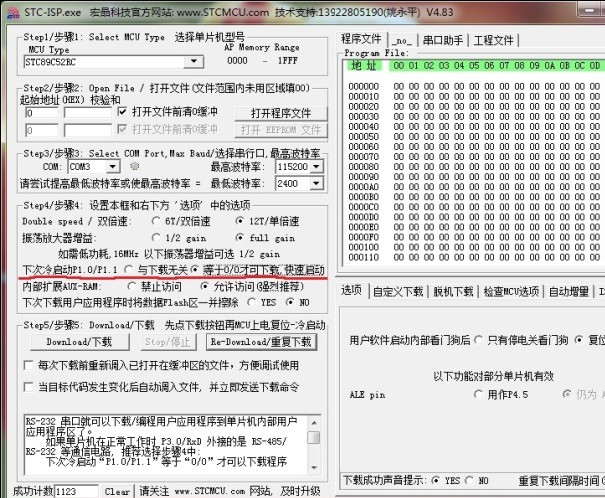

下載器主控芯片下載程序上位機設置圖



 3.這個下載器支持的最低波特率為：1200bps、2400bps、4800bps這三個波特率，下載前請確定上位機的最低波特率是這三個的其中一個。由于程序設計的不是太完美，有時程序不能正確檢測到上位機發送過來的下載信號，此時需要按手動下載按鈕K2完成下載。



4.當目標板的電流比較大時，請用獨立的電源(DC 5V)供電，不要用電腦的USB供電，否則下載的失敗率會提高。





更新日志：

Rev4.0：

1.自控芯片換用STC11F02E，體積更小，耗電更低；

2.整合了5V穩壓穩壓電路，輸入電壓支持5V、7V-12V，使用更方便；

3.刪除了主控芯片的手動復位電路；

4.更新了PCB，使電路工作更穩定；



Rev3.1：

1.增加了下載指示燈，可以通過觀察指示燈判斷單片機是否自動重啟





PS：由于我制作這個自動下載模塊的時間較匆忙，PCB以及程序設計得都不是太理想，有興趣的朋友們可以自己修改一下或重新設計一個。
