1．溫度傳感器AD590基本知識
AD590產生的電流與絕對溫度成正比，它可接收的工作電壓為4V－30V，檢測的溫度范圍為－55℃－＋150℃，它有非常好的線性輸出性能，溫度每增加1℃，其電流增加1uA。
AD590溫度與電流的關系如下表所示
|
攝氏溫度 |
AD590電流 |
經10KΩ電壓 |
|
0℃ |
273.2 uA |
2.732V |
|
10℃ |
283.2 uA |
2.832 V |
|
20℃ |
293.2 uA |
2.932 V |
|
30℃ |
303.2 uA |
3.032 V |
|
40℃ |
313.2 uA |
3.132 V |
|
50℃ |
323.2 uA |
3.232 V |
|
60℃ |
333.2 uA |
3.332 V |
|
100℃ |
373.2 uA |
3.732 V |
AD590引腳圖
2．實驗任務
利用AD590溫度傳感器完成溫度的測量，把轉換的溫度值的模擬量送入ADC0809的其中一個通道進行A/D轉換，將轉換的結果進行溫度值變換之后送入數碼管顯示。
3．電路原理圖

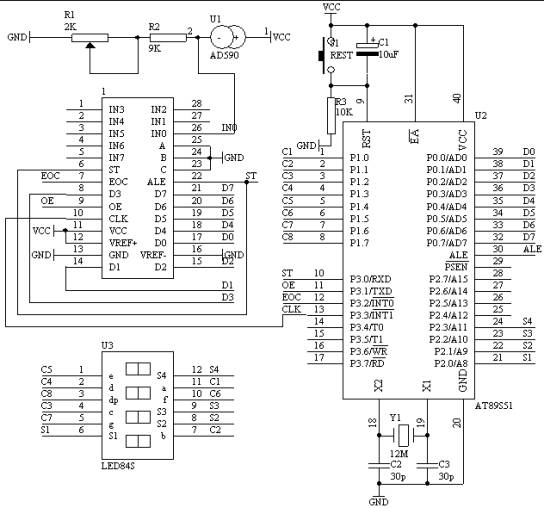

圖4.30.1
4．系統板上硬件連線
（1）． 把“單片機系統”區域中的P1.0－P1.7與“動態數碼顯示”區域中的ABCDEFGH端口用8芯排線連接。
（2）． 把“單片機系統”區域中的P2.0－P2.7與“動態數碼顯示”區域中的S1S2S3S4S5S6S7S8端口用8芯排線連接。
（3）． 把“單片機系統”區域中的P3.0與“模數轉換模塊”區域中的ST端子用導線相連接。
（4）． 把“單片機系統”區域中的P3.1與“模數轉換模塊”區域中的OE端子用導線相連接。
（5）． 把“單片機系統”區域中的P3.2與“模數轉換模塊”區域中的EOC端子用導線相連接。
（6）． 把“單片機系統”區域中的P3.3與“模數轉換模塊”區域中的CLK端子用導線相連接。
（7）． 把“模數轉換模塊”區域中的A2A1A0端子用導線連接到“電源模塊”區域中的GND端子上。
（8）． 把“模數轉換模塊”區域中的IN0端子用導線連接到自制的AD590電路上。
（9）． 把“單片機系統”區域中的P0.0－P0.7用8芯排線連接到“模數轉換模塊”區域中的D0D1D2D3D4D5D6D7端子上。
5．程序設計內容
（1）． ADC0809的CLK信號由單片機的P3.3管腳提供
（2）． 由于AD590的溫度變化范圍在－55℃－＋150℃之間，經過10KΩ之后采樣到的電壓變化在2.182V－4.232V之間，不超過5V電壓所表示的范圍，因此參考電壓取電源電壓VCC，（實測VCC＝4.70V）。由此可計算出經過A/D轉換之后的攝氏溫度顯示的數據為：
如果（D*2350/128）＜2732，則顯示的溫度值為－（2732－（D*2350/128））
如果（D*2350/128）≥2732，則顯示的溫度值為＋（（D*2350/128）－2732）
6．匯編源程序
（略）
7．C語言源程序
#include <AT89X52.H>
#include <ctype.h>
unsigned char code dispbitcode[]={0xfe,0xfd,0xfb,0xf7,
0xef,0xdf,0xbf,0x7f};
unsigned char code dispcode[]={0x3f,0x06,0x5b,0x4f,0x66,
0x6d,0x7d,0x07,0x7f,0x6f,0x00,0x40};
unsigned char dispbuf[8]={10,10,10,10,10,10,0,0};
unsigned char dispcount;
unsigned char getdata;
unsigned long temp;
unsigned char i;
bit sflag;
sbit ST=P3^0;
sbit OE=P3^1;
sbit EOC=P3^2;
sbit CLK=P3^3;
sbit LED1=P3^6;
sbit LED2=P3^7;
sbit SPK=P3^5;
void main(void)
{
ST=0;
OE=0;
TMOD=0x12;
TH0=0x216;
TL0=0x216;
TH1=(65536-4000)/256;
TL1=(65536-4000)%6;
TR1=1;
TR0=1;
ET0=1;
ET1=1;
EA=1;
ST=1;
ST=0;
getdata=148;
while(1)
{
;
}
}
void t0(void) interrupt 1 using 0
{
CLK=~CLK;
}
void t1(void) interrupt 3 using 0
{
TH1=(65536-4000)/256;
TL1=(65536-4000)%6;
if(EOC==1)
{
OE=1;
getdata=P0;
OE=0;
temp=(getdata*2350);
temp=temp/128;
if(temp<2732)
{
temp=2732-temp;
sflag=1;
}
else
{
temp=temp-2732;
sflag=0;
}
i=3;
dispbuf[0]=10;
dispbuf[1]=10;
dispbuf[2]=10;
if(sflag==1)
{
dispbuf[7]=11;
}
else
{
dispbuf[7]=10;
}
dispbuf[3]=0;
dispbuf[4]=0;
dispbuf[5]=0;
dispbuf[6]=0;
while(temp/10)
{
dispbuf[i]=temp;
temp=temp/10;
i++;
}
dispbuf[i]=temp;
ST=1;
ST=0;
}
P1=dispcode[dispbuf[dispcount]];
P2=dispbitcode[dispcount];
dispcount++;
if(dispcount==8)
{
dispcount=0;
}
}
