  紅外線遙控是目前使用很廣泛的一種通信和遙控技術。由于紅外線遙控裝置具有體積小、功耗低、功能強、成本低等特點,因而,繼彩電、錄像機之后,在錄音機、音響設備、空凋機以及玩具等其它小型電器裝置上也紛紛采用紅外線遙控。工業設備中,在高壓、輻射、有毒氣體、粉塵等環境下,采用紅外線遙控不僅完全可*而且能有效地隔離電氣干擾。

   紅外線是太陽光線中眾多不可見光線中的一種,由德國科學家霍胥爾于1800年發現,又稱為紅外熱輻射,他將太陽光用三棱鏡分解開,在各種不同顏色的色帶位置上放置了溫度計,試圖測量各種顏色的光的加熱效應。結果發現,位于紅光外側的那支溫度計升溫最快。因此得到結論:太陽光譜中,紅光的外側必定存在看不見的光線,這就是紅外線。也可以當作傳輸之媒界。 太陽光譜上紅外線的波長大于可見光線,波長為0.75~1000μm。紅外線可分為三部分,即近紅外線,波長為0.75~1.50μm之間;中紅外線,波長為1.50~6.0μm之間;遠紅外線,波長為6.0~l000μm 之間。
真正的紅外線夜視儀是光電倍增管成像,與望遠鏡原理全完不同,白天不能使用,價格昂貴且需電源才能工作。

【紅外遙控系統】

   通用紅外遙控系統由發射和接收兩大部分組成,應用編/解碼專用集成電路芯片來進行控制操作,如圖1所示。發射部分包括鍵盤矩陣、編碼調制、LED紅外發送器;接收部分包括光、電轉換放大器、解調、解碼電路。

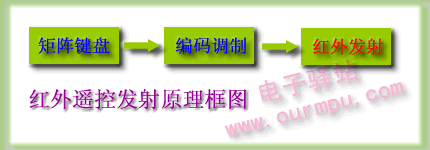

圖1a《紅外發射原理圖》

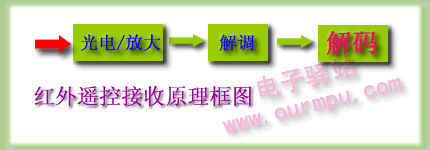

圖1b 《紅外接受原理圖》

【遙控發射器及其編碼】

   紅外遙控發射器專用芯片很多,根據編碼格式可以分成兩大類,這里我們以運用比較廣泛,解碼比較容易的一類來加以說明,現以日本NEC的uPD6121G組成發射電路為例說明編碼原理。當發射器按鍵按下后,即有遙控碼發出,所按的鍵不同遙控編碼也不同。這種遙控碼具有以下特征:

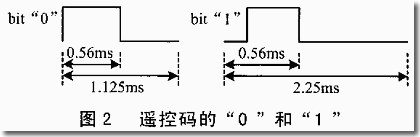

  采用脈寬調制的串行碼,以脈寬為0.565ms、間隔0.56ms、周期為1.125ms的組合表示二進制的“0”;以脈寬為0.565ms、間隔1.685ms、周期為2.25ms的組合表示二進制的“1”,其波形如圖2所示。



  上述“0”和“1”組成的32位二進制碼經38kHz的載頻進行二次調制以提高發射效率,達到降低電源功耗的目的。然后再通過紅外發射二極管產生紅外線向空間發射,如圖3所示,連發波形如圖4所示。



  UPD6121G產生的遙控編碼是連續的32位二進制碼組,其中前16位為用戶識別碼,能區別不同的電器設備,防止不同機種遙控碼互相干擾。該芯片的用戶識別碼固定為十六進制01H;后16位為8位操作碼(功能碼)及其反碼。UPD6121G最多額128種不同組合的編碼。

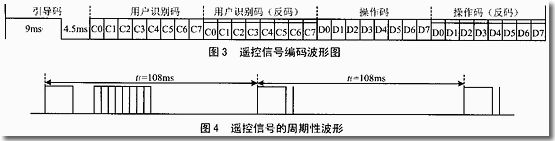

  當遙控器在按鍵按下后,周期性地發出同一種32位二進制碼,周期約為108ms。一組碼本身的持續時間隨它包含的二進制“0”和“1”的個數不同而不同,大約在45~63ms之間,圖4為發射波形圖。

  當一個鍵按下超過36ms,振蕩器使芯片激活,將發射一組108ms的編碼脈沖,這108ms發射代碼由一個起始碼(9ms),一個結果碼(4.5ms),低8位地址碼(9ms~18ms),高8位地址碼(9ms~18ms),8位數據碼(9ms~18ms)和這8位數據的反碼(9ms~18ms)組成。如果鍵按下超過108ms仍未松開,接下來發射的代碼(連發代碼)將僅由起始碼(9ms)和結束碼(2.5ms)組成。

 代碼格式(以接收代碼為準,接收代碼與發射代碼反向)

  ① 位定義



  ② 單發代碼格式



  ③ 連發代碼格式



  注:代碼寬度算法:

  16位地址碼的最短寬度:1.12×16=18ms 16位地址碼的最長寬度:2.24ms×16=36ms

  已知8位數據代碼及其8位反代碼的寬度和不變:(1.12ms+2.24ms)×8=27ms

  ∴ 32位代碼的寬度為(18ms+27ms)~(36ms+27ms)

  1. 解碼的關鍵是如何識別“0”和“1”,從位的定義我們可以發現“0”、“1”均以0.56ms的低電平開始,不同的是高電平的寬度不同,“0”為0.56ms,“1”為1.68ms,所以必須根據高電平的寬度區別“0”和“1”。如果從0.56ms低電平過后,開始延時,0.56ms以后,若讀到的電平為低,說明該位為“0”,反之則為“1”,為了可*起見,延時必須比0.56ms長些,但又不能超過1.12ms,否則如果該位為“0”,讀到的已是下一位的高電平,因此。1.12ms+0.56ms)/2=0.84ms最為可*,一般取0.84ms左右均可。

  2. 根據碼的格式,應該等待9ms的起始碼和4.5ms的結果碼完成后才能讀碼。


【紅外遙控解碼實驗硬件】

  一體化紅外線接收器是一種集紅外線接收和放大整形于一體,不需要任何外接元件,就能完成從紅外線接收到輸出與TTL電平信號兼容的所有工作,而體積又很小巧,它適合于各種紅外線遙控和紅外線數據傳輸,廣泛用于電視機、衛星接收機、VCD、DVD、音響、空調等家用電器中接收紅外信號,圖5是一體化接收頭的引腳排列圖,圖6是本站產品配套的采用屏蔽線焊接的一體化紅外接收頭,采用屏蔽線焊接,抗干擾能力強,接收更可*。沒有購買實驗板配套的一體化紅外接收頭的網友可以根據圖2所示接收頭引腳排列圖自己焊接一個。



圖5:一體化紅外接收頭
(引腳排列圖)

圖6:本站產品配套一體化紅外接收頭(已經用屏蔽線焊接好,抗干擾能力強,插入實驗板即可使用)

  下面就是我們將要進行紅外遙控解碼實驗所要用到的硬件設備:S51增強型實驗板、ISP編程器、AT89S51實驗芯片、豪華型多功能紅外線遙控器。

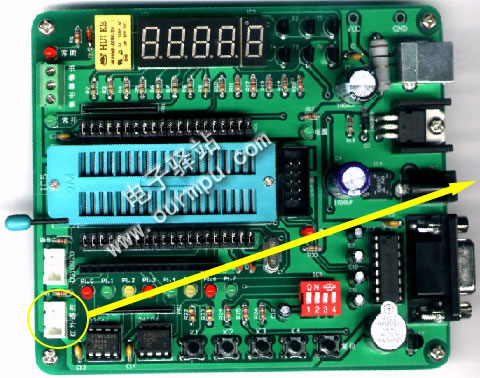

圖7:S51增強型單片機實驗板及防插反紅外遙控接口

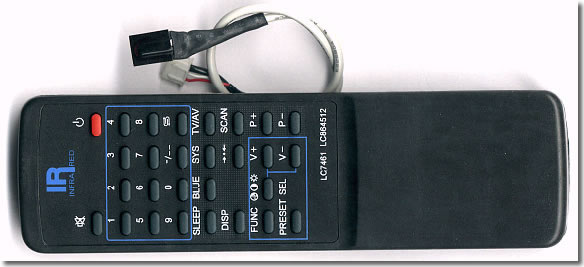

圖8:豪華型多功能紅外遙控器 + 高靈敏度一體化紅外接收頭(23元)

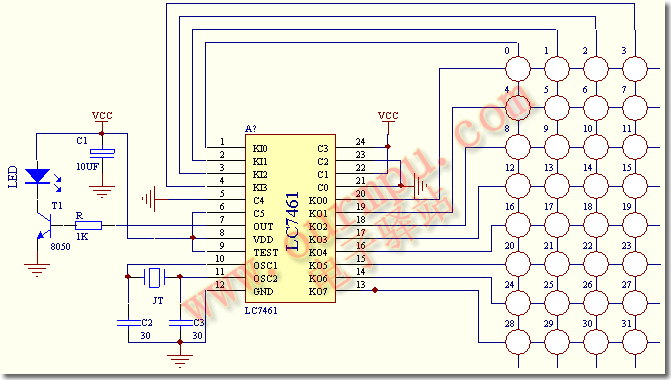

圖9:32鍵豪華型紅外遙控器原理圖

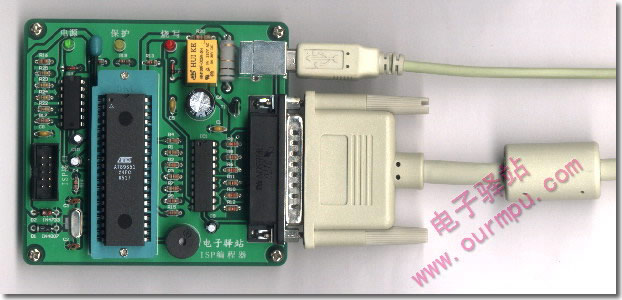

圖10:ISP編程器燒寫實驗單片機芯片AT89S51


【紅外遙控解碼實驗】

  我們經過對前面的遙控編解碼知識的學習,對紅外遙控有了基本的了解,下面我們馬上進行解碼實驗。本紅外遙控解碼實驗的的功能是:程序?qū)b控器發射的遙控碼進行解碼,解碼成功時蜂鳴器發出"嘀嘀"的解碼成功提示音,如果按壓的是數字鍵"0~9"就將按鍵值在實驗板上的5位數碼管上顯示出按鍵值,同時將按鍵的十六進制值用P1口的8位發光二極管指示出來;如果按壓的不是數字鍵"0~9",就直接從P1口輸出鍵值;下面是遙控解碼匯編源程序。

  實驗時將先連接好硬件設備,將配套的一體化紅外遙控接收頭插入實驗板上的"紅外遙控"接口內,在Keil單片機集成開發環境中新建工程,通過Keil將源程序編譯得到HEX格式目標文件yk.hex,最后使用ISP編程器將目標文件燒寫到AT89S51單片機中,插到S51增強型實驗板上運行,拿出配套的紅外遙控器進行解碼測試,看看實驗結果是否和程序相同。。。

  >>> 點此下載HEX格式目標文件 yk.hex >>>
  >>> 點此下載遙控解碼源程序和Keil工程文件 >>>

    ORG   0000H
MAIN:  MOV   SP,#60H
    MOV   P0,#0FFH
    MOV   P1,#0FFH
    MOV   P2,#0FFH
    MOV   P3,#0FFH
    JNB   P3.2,$    ;等待遙控信號出現
    MOV   R6,#10
SB:   ACALL  YS1      ;調用882微秒延時子程序
    JB   P3.2,MAIN   ;延時882微秒后判斷P3.2腳是否出現高電平如果有就退出解碼程序
    DJNZ  R6, SB    ;重復10次,目的是檢測在8820微秒內如果出現高電平就退出解碼程序
               ;以上完成對遙控信號的9000微秒的初始低電平信號的識別。
    JNB   P3.2, $    ;等待高電平避開9毫秒低電平引導脈沖
    ACALL  YS2      ;延時4.74毫秒避開4.5毫秒的結果碼
    MOV   R1,#1AH    ;設定1AH為起始RAM區
    MOV   R2,#4
PP:   MOV   R3,#8
JJJJ:  JNB   P3.2,$    ;等待地址碼第一位的高電平信號
    LCALL  YS1      ;高電平開始后用882微秒的時間尺去判斷信號此時的高低電平狀態
    MOV   C,P3.2    ;將P3.2引腳此時的電平狀態0或1存入C中
    JNC   UUU      ;如果為0就跳轉到UUU
    JB   P3.2,$    ;如果為1就等待高電平信號結束
UUU:   MOV   A,@R1     ;將R1中地址的給A
    RRC   A       ;將C中的值0或1移入A中的最低位
    MOV   @R1,A     ;將A中的數暫時存放在R1中
    DJNZ  R3,JJJJ    ;接收地址碼的高8位
    INC   R1      ;對R1中的值加1,換成下一個RAM
    DJNZ  R2,PP     ;接收完16位地址碼和8位數據碼和8位數據反碼,存放在1AH/1BH/1CH/1DH的RAM中
               ;以下對代碼是否正確和定義進行識別
    MOV   A,1AH     ;比較高8位地址碼
    XRL   A,#00000000B ;判斷1AH的值是否等于00000000,相等的話A為0
    JNZ   MAIN     ;如果不相等說明解碼失敗退出解碼程序
    MOV   A,1BH     ;比較低8位地址
    XRL   A,#11111111B ;再判斷高8位地址是否正確
    JNZ   MAIN     ;如果不相等說明解碼失敗退出解碼程序
    MOV   A,1CH     ;比較數據碼和數據反碼是否正確?
    CPL   A
    XRL   A,1DH     ;將1CH的值取反后和1DH比較 不同則無效丟棄,核對數據是否準確
    JNZ   MAIN     ;如果不相等說明解碼失敗退出解碼程序
    LCALL  SOUND     ;解碼成功,聲音提示
    MOV   A,1AH
    CPL   A
    MOV   P1,A     ;遙控碼十六進制值通過P1口LED顯示出來

;-------- 下面為0~9鍵碼判斷并在實驗板的5位數碼管中顯示鍵值 --------
JZPD:  MOV   A,1AH
IRD0:  CJNE  A,#00H,IRD1  ;按鍵"0"判斷顯示
    MOV   P0,#0C0H
    MOV   P2,#11100000B
    AJMP  MAIN
IRD1:  CJNE  A,#01H,IRD2  ;按鍵"1"判斷顯示
    MOV   P0,#0F9H
    MOV   P2,#11100000B
    AJMP  MAIN
IRD2:  CJNE  A,#02H,IRD3  ;按鍵"2"判斷顯示
    MOV   P0,#0A4H
    MOV   P2,#11100000B
    AJMP  MAIN
IRD3:  CJNE  A,#03H,IRD4  ;按鍵"3"判斷顯示
    MOV   P0,#0B0H
    MOV   P2,#11100000B
    AJMP  MAIN
IRD4:  CJNE  A,#04H,IRD5  ;按鍵"4"判斷顯示
    MOV   P0,#99H
    MOV   P2,#11100000B
    AJMP  MAIN
IRD5:  CJNE  A,#05H,IRD6  ;按鍵"5"判斷顯示
    MOV   P0,#92H
    MOV   P2,#11100000B
    AJMP  MAIN
IRD6:  CJNE  A,#06H,IRD7  ;按鍵"6"判斷顯示
    MOV   P0,#82H
    MOV   P2,#11100000B
    AJMP  MAIN
IRD7:  CJNE  A,#07H,IRD8  ;按鍵"7"判斷顯示
    MOV   P0,#0F8H
    MOV   P2,#11100000B
    AJMP  MAIN
IRD8:  CJNE  A,#08H,IRD9  ;按鍵"8"判斷顯示
    MOV   P0,#80H
    MOV   P2,#11100000B
    AJMP  MAIN
IRD9:  CJNE  A,#09H,IRDOR  ;按鍵"9"判斷顯示
    MOV   P0,#90H
    MOV   P2,#11100000B
    AJMP  MAIN

IRDOR: MOV   P2,#0FFH     ;關閉數碼管使能。"0~9"以外的非數字功能按鍵鍵值不采用數碼管顯示,直接從P1口輸出鍵值
    AJMP  MAIN

YS1:   MOV   R4,#19 ;延時子程序1
D1:   MOV   R5,#18
    DJNZ  R5,$
    DJNZ  R4,D1
    RET

YS2:   MOV   R4,#10 ;延時子程序2
D2:   MOV   R5,#216
    DJNZ  R5,$
    DJNZ  R4,D2
    RET

SOUND: MOV   R7,#228 ;音效延時子程序
SDL1:  CPL   P3.7
    MOV   R6,#0FFH
SDL0:  DJNZ  R6,SDL0
    DJNZ  R7,SDL1
    RET

  把上面程序?qū)懭隺t89S51單片機中,一個簡單的單片機紅外遙控器設計就完成了哈哈,是不是很有興趣了,通電后,按壓遙控器上的0~9按鍵,則實驗板上的數碼管上就顯示出對應的按鍵值,同時解碼成功后發出聲音指示。。。
