高壓電源之拓?fù)浣Y(jié)構了解（2）

推挽式拓?fù)浣Y(jié)構

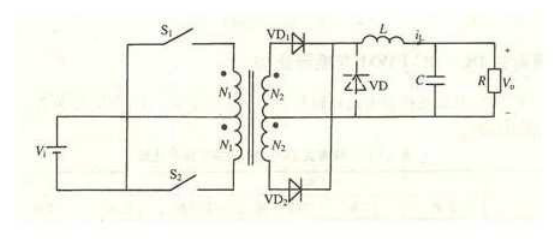

這種電路結構的特點是：對稱性結構，脈沖變壓器原邊是兩個對稱線圈，兩只開關管接成對稱關系，輪流通斷，工作過程類似于線性放大電路中的乙類推挽功率放大器。

主要優點：高頻變壓器磁芯利用率高（與單端電路相比），可減小變壓器體積、電源電壓利用率高（與半橋電路相比）、輸出功率大、兩管基極均為低電平，驅動電路簡單。

但有個問題，那就是有的圖變壓器次級是同名端為正，有的圖變壓器次級是異名端為正，這就搞不懂了，這兩種有啥區別？



全橋式變換

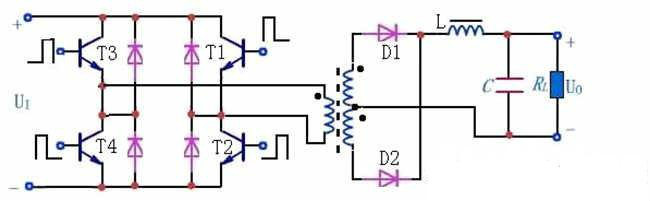

這種電路結構的特點是：由四只相同的開關管接成電橋結構驅動脈沖變壓器原邊。

　　圖中T1、T4為一對，由同一組信號驅動，同時導通/關端；T2、T3為另一對，由另一組信號驅動，同時導通/關端。兩對開關管輪流通/斷，在變壓器原邊線圈中形成正/負交變的脈沖電流。

　　主要優點：與推挽結構相比，原邊繞組減少了一半，開關管耐壓降低一半。

　　主要缺點：使用的開關管數量多，且要求參數一致性好，驅動電路復雜，實現同步比較困難。這種電路結構通常使用在1KW以上超大功率開關電源電路中

半橋式變換器





 電路的結構類似于全橋式，只是把其中的兩只開關管（T3、T4）換成了兩只等值大電容C1、C2

主要優點：具有一定的抗不平衡能力，對電路對稱性要求不很?chē)?yán)格；適應的功率范圍較大，從幾十瓦到千瓦都可以；開關管耐壓要求較低；電路成本比全橋電路低等。這種電路常常被用于各種非穩壓輸出的DC變換器，如電子熒光燈驅動電路中。



以上內容出自：百度知道以及一些其他網站，在此對提供這些信息的人及網站表示感謝。感謝他們的無私奉獻。



經過了解，覺得還是用全橋比較好，因?yàn)樗钸m合超大功率的開關電源。

后面要做的事情，變壓器串并聯方式，變壓器的計算（初次級匝數，線徑，磁芯，骨架），頻率，驅動電路，開關管的選型。
