DDS正弦信號發生器

一、首先需要一個存儲器：
 Library ieee;
Use ieee.std_logic_1164.all;
entity my_dff is
Port(d:in std_logic_vector(11 downto 0);
     clk:in std_logic;
     Y:out std_logic_vector(11 downto 0));
end;
architecture dd of my_dff is
begin
y<=d when (clk'event and clk='1');
end;
編譯完成生成原理圖圖形符號。
二、建立一個正弦函數查表宏模塊
 1. 用波形函數Guagle_wave產生正弦函數sin.mif文件。
     1） 打開Guagle_wave軟件，在查看中設置全局參數1024、2048，......
     2）在設定波形中選擇正弦波；
     3）選擇另存為sin.mif文件。
 2.在quartusII界面下建sinx項目。
    1） 打開QuartusII，建立sinx項目
    2）選擇New /Other File/Hexadecimal（Intel-Format）File ，點擊OK，數據寬度選擇256，即8位。
    3）點擊Open，打開剛建立的sin.mif ，將sin.mif中的數據復制到新建.hex表格中，保存為項目文件代hex后綴文件
    4）點擊Tools/MeagWiziard Plug-In Manmager
    5)  在彈出的窗口中單選Create a new custon megafunction variation,點下一步NEXT
    6）在彈出的對話框中，單選VHDL，在What name do you want for the output file下的框中，選擇項目路徑 和項目名，注意后綴.vhd
          在左邊的菜單中選擇memory compiler下的ROM： 1-PORT，點擊Next
    7）在彈出的對話框中選 8bits，xxxx words，其中xxxx要和表格一致。
         單選選Auto  和Dual clock：Use separate ‘input’ and 'output' clocks，然后Next
    8）在彈出對話框中，去掉‘q' output port前的對勾，即沒有對勾。點Next。
    9）單選Yes，Use this File for memory content data.....
          瀏覽選擇剛建立的代后綴hex的項目文件，即正弦函數函數表文件。勾選Allow In-System Memory Content...
          再將框中的NONE改為ROM，點Next。
    10）選VHDL，點完成。
    11）再點擊Assignments/Settings...在彈出對話框中選Analy & Synthesis settings下的Default Parameters
           在右邊的Name：中輸入CYCLONEII_SAFE_WRITE
           在Deault setting:中輸入“VERIFIED_SAFE”后點擊ADD，然后點擊OK
    12）編譯。
    13） 編譯成功后，點擊OPEN，在打開窗口中選擇項目名稱sinx下的VHDL文件，然后生成原理圖符號。
三、建立DDS正弦項目
     1）建立正弦項目，選擇 原理圖文件
     2）調用加法器宏模塊

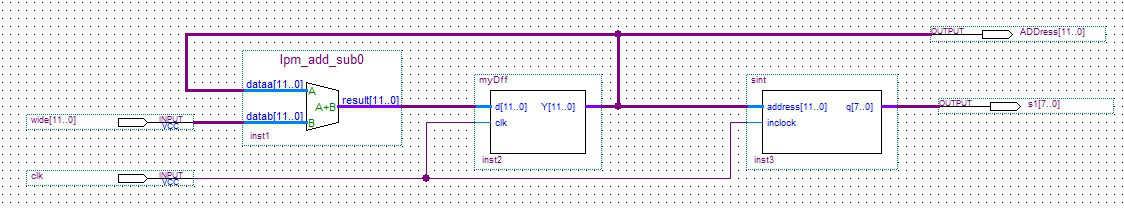

     3）繪制原理圖
     圖片

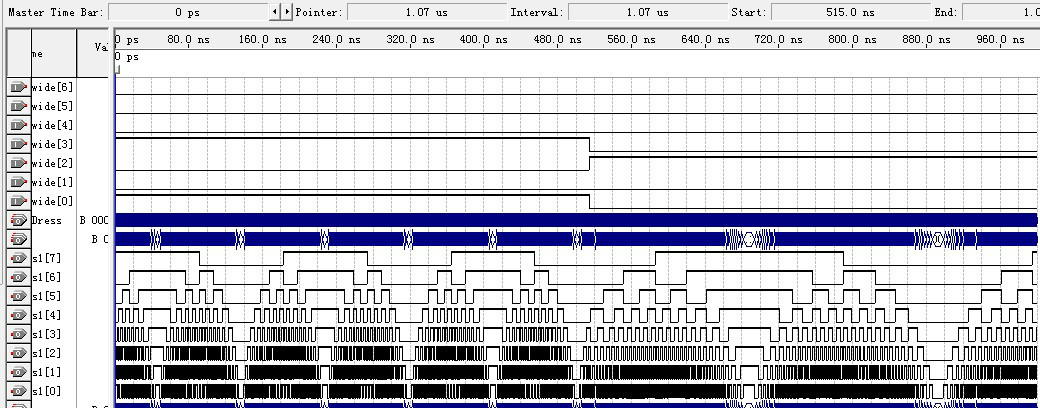

數字波形仿真調整步寬，可以改變頻率



四、將數字信號輸送到D/A轉換器，將數字信號轉換為正弦模擬信號即可。
