1、時序圖
2、51c代碼
3、總結
1、時序圖

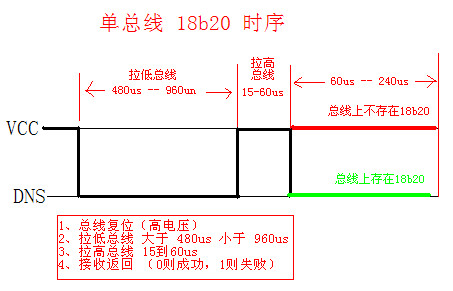

1、初始化
.jpeg)

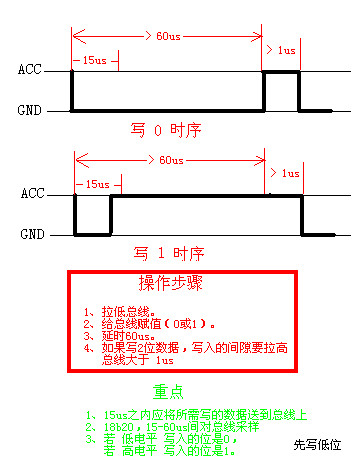

2、 寫
.jpeg)

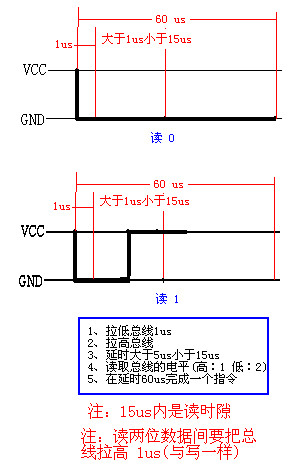

3、 讀
.jpeg)
2、代碼
#include <reg52.h>
當前位置：單片機教程網 >> MCU設計實例 >> 瀏覽文章
單總線協議（ds18b20）讀寫詳解
sbit DQ = P2^0; //定義總線的I/O管腳
void SendByte(unsigned char dat);
void Delay4us() //延時4us
{
;
}
void Delay(unsigned char j) //一個循環15us
{
unsigned char i;
while(j--)
{
i = 5;
while (--i);
}
}
bit d18b20_qs() //18b20 起始
{
bit dat;
DQ = 1; //DQ復位
Delay4us();
DQ = 0; //拉低總線
Delay(35); //這里延時大概 525us
DQ = 1; //拉高總線
Delay(2); //這里延時大概 30us
dat = DQ; //讀取返回值（0：有18b20存在 1：是沒有）
Delay(2);
return dat; //返回數值
}
void d18b20_x(unsigned char dat) //寫 8 位 數 據
{
unsigned char i;
for(i=0;i<8;i++) //8位計數器
{
DQ = 0; //拉低總線
DQ = dat & 0x01; //取最低位賦值給總線
Delay(3); //延時45us
DQ = 1; //拉過總線準備寫下一個數據（或者總線復位）
dat >>= 1; //數據右移一位
}
}
unsigned char d18b20_d() //讀 8 位 數 據
{
unsigned char i,dat=0;
for(i=0;i<8;i++) //8位計數器
{
DQ = 0; //拉低總線
dat >>= 1; //數據右移一位
DQ = 1; //拉過總線（準備讀取數據）
if(DQ) //判斷是否是 1 如果是就把數據賦值給變量的高位
dat |= 0x80;
Delay(4);
}
return dat; //返回讀取到數據數據
}
unsigned int wd() //讀取溫度函數
{
unsigned char i = 0; //低8位數據
unsigned char j = 0; //高8位數據
unsigned int k = 0; //無符號16整形用來存儲讀回來的 16位溫度數據（j和i組合后的數據）
d18b20_qs(); //初始化
d18b20_x(0xCC); //跳過序列號的操作(因為18b20在總線上可以掛很多個，這個序列號和網卡MAC地址類似)
d18b20_x(0x44); //開啟溫度轉換
Delay(200); //開啟溫度轉換需要時間這里延時一下
d18b20_qs(); //初始化
d18b20_x(0xCC); //跳過序列號的操作(因為18b20在總線上可以掛很多個，這個序列號和網卡MAC地址類似)
d18b20_x(0xBE); //讀取溫度寄存器等（共可讀9個寄存器） 前兩個就是溫度
i = d18b20_d(); //讀取低8位
j = d18b20_d(); //讀取高8位
k = j;
k <<= 8;
k = k + i;
return k; //返回讀取到的16位數據
}
void CSH (void) //初始化串口
{
SCON = 0x50; // SCON: 模式 1, 8-bit UART, 使能接收
TMOD |= 0x20; // TMOD: timer 1, mode 2, 8-bit 重裝
TH1 = 0xFD; // TH1: 重裝值 9600 波特率 晶振 11.0592MHz
TR1 = 1; // TR1: timer 1 打開
EA = 1; //打開總中斷
//ES = 1; //打開串口中斷
}
void SendByte(unsigned char dat) //發送一個字符
{
SBUF = dat; //SBUF 串行數據緩沖器
while(!TI); //TI發送中斷標志位 (當數據發送完畢后由硬件置 1 否則等待硬件置 1)
TI = 0;
}
void main()
{
unsigned char i,j;
unsigned int w;
CSH();
while(1)
{
w = wd();
i= w & 0xff; //取低8位
j= (w >> 8)&0xff; //取高8位
SendByte(j); //通過串口把高8位數據返回給上位機
SendByte(i); //通過串口把低8位數據返回給上位機
P1 = j; //使用8個LED 輸出高8位數據
Delay(200); //延時3毫秒
Delay(200); //延時3毫秒
Delay(200); //延時3毫秒
Delay(200); //延時3毫秒
Delay(200); //延時3毫秒
Delay(200); //延時3毫秒
Delay(200); //延時3毫秒
Delay(200); //延時3毫秒
Delay(200); //延時3毫秒
Delay(200); //延時3毫秒
P1 = i; //使用8個LED輸出低8位數據
Delay(200); //延時3毫秒
Delay(200); //延時3毫秒
Delay(200); //延時3毫秒
Delay(200); //延時3毫秒
Delay(200); //延時3毫秒
Delay(200); //延時3毫秒
Delay(200); //延時3毫秒
Delay(200); //延時3毫秒
Delay(200); //延時3毫秒
Delay(200); //延時3毫秒
}
}
3、總結
1）使用的是11.0592的晶振
2）使用下面的公式可以計算出攝氏度的溫度
wd :讀取到的16位數據
攝氏度 = wd x 0.0625
