非暴力解決ThinkPadT61“顯卡門”

      此前機主曾跟我提起過，說機子開機自檢無法通過，報警“一長兩短”，當時也說了，他自個判斷是顯卡問題，詢問能不能維修。唉，這一點，本人得自己檢討下，當時應該多些了解信息，自個過于主動臆斷，在沒有問清牌子沒有問明型號的情況下，給出的答復是：可能是內存松動或者損壞。要是當初多了解些情況，前期工作做足，也可能會處理得比較順利的。

       當這機子拿到手----聯想ThinkPadT61----這讓我立馬想起來以前處理過一臺ThinkPadT41的情況，也是顯卡問題，手工BGA，效果不理想�。�！其時沒有想到T61也屬于“顯卡門”之列。
        ThinkPadT61給我的感覺過于花俏，當然了，這可能跟ThinkPad定位商務高端機有關，串口、IEEE1394、Express Card、藍牙、指紋識別等等應有就有，這換來的就是價格不菲--上市之初可是要兩萬大洋。
       上電，電源指示燈正常，按開機鍵，沒反應，沒的商量，接下來只能直接開摚。拆機過程沒什么技術，此貼不作描述。當把鍵盤拿下來時，發現鍵盤排線是松脫的 ----不是吧？這么簡單就解決完畢？正常接上鍵盤排線，按開機鍵，CPU風扇有動作，硬盤有動作……有戲了？
       非也，果然，不一會，報警聲響起，“一長兩短”，----自檢無法通過。通過臺式機主板診斷卡查得為“顯示錯誤（顯示器或顯示卡）”，但鑒于筆記本與臺式機的BIOS可能存在差異，再者從“先簡單后復雜，先外圍后核心”的原則。做以下測試：
       1、逐一換內存及內在插槽測試，上電，開機，現象一樣：“一長兩短”，自檢還是沒有通過。
       2、最小系統測試：把硬盤、顯示器、無線網卡、USB接口等一切可以拆除的外圍設備一概開除，只保留CPU、主板（顯卡在主板上呢）、內存，上電，開機，現象一樣。
       3、清空BIOS，還是“一長兩短”！
       4、去掉內存測試，報警：三短�？梢妰�(nèi)存是無辜的。

      再一看散熱銅片上的兩個“怪物”：

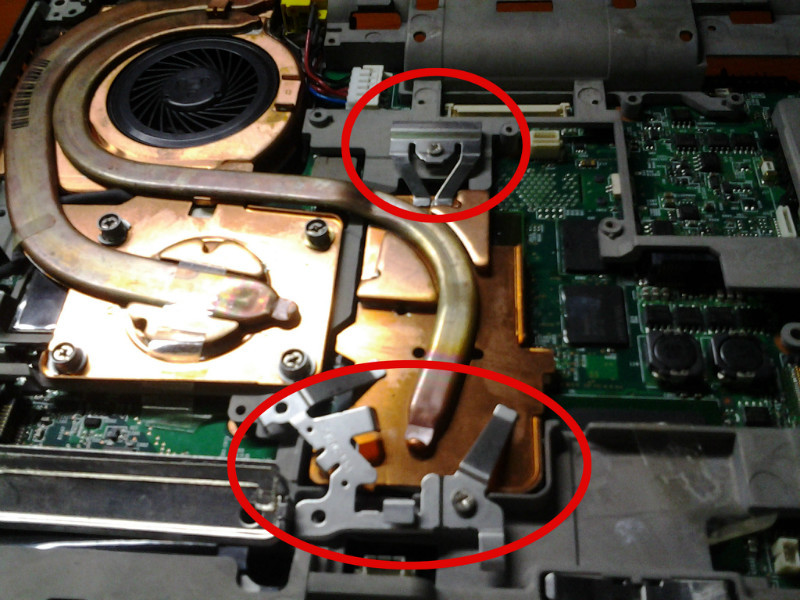

        如上圖紅圈所示，心里一顫：沒錯了就是“顯卡門“，正常的散熱片是不應該存在這多余的”怪胎“，這兩”兄弟“的作用再明顯不過，就是為了輔助散熱片把GPU 和北橋看老實壓緊點。這時候想起放在柜子里面一直都沒有用過的IBM（當然了，現在是聯想）專用筆記本診斷卡，趕緊拿出來輔助把脈。
      開機后代碼一直停留在“40A2”，馬上查，坑爹�。≌f明書里壓根就沒有“40A2”代碼，只找到“40-43”和“40-4F”，相關的信息翻譯回中文，大概"退出重啟錯誤“，后面描述更是不知所云。唉，不知道是診斷太落后還是主板技高一等，反正寄希望于診斷卡是破滅的。

      綜上所述，權衡之下，鎖定顯卡-----后經百度證實，論證正確！
     于是把相關的解決方法告之機主：1、換主板--當然也有可能還是這樣的GPU，花費可想而知；2、拿到華強北做BGA----問題是做BGA的保質期不會超過三個月，而且價格不菲；3、本人手工BGA----只能死馬當活馬醫，只作研究之用，優點是方便快捷、價格老少咸宜，實為居家旅行必備良藥。哈……
      機主的回答著實讓我吃驚不少----放棄搶救！他的想法是只要拿硬盤出來當移動硬盤使用即可。其余東東免費贈送。

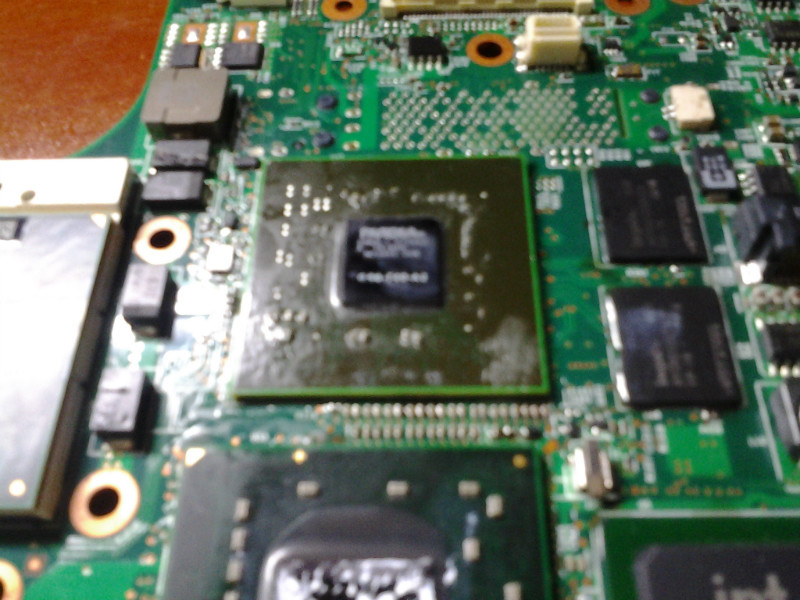

     說得我情何以堪，還有想到這機子當年可是超過一萬大洋入貨的，不救實在，于是決定把它送上手術臺。說實話，當時心里也沒有多少把握，一者，之前的T41手工BGA失效；再者，也是這T61最可恨之處，黑膠圍城。主板上的GPU、南北橋，甚至顯存都灌了黑膠，這個名譽上解決了芯片虛脫情況。但要是出了狀況，相當于直接判死刑---有黑膠的情況下做GBA，由于容易爆珠失敗率更高。下圖中紅圈所示就是可憐的GPU灌黑膠之處，此機為NVIDIA的 G86-740-A2（證實此型號為缺陷GPU）。


         BGA這主板還有另外一個困難之處，就是CPU、GPU、北橋、南橋都扎堆一起，這樣焊起來更不好掌控，弄不了把GPU整好的同時傷了北橋，重置北橋又可能殃及南橋，造成惡性循環。

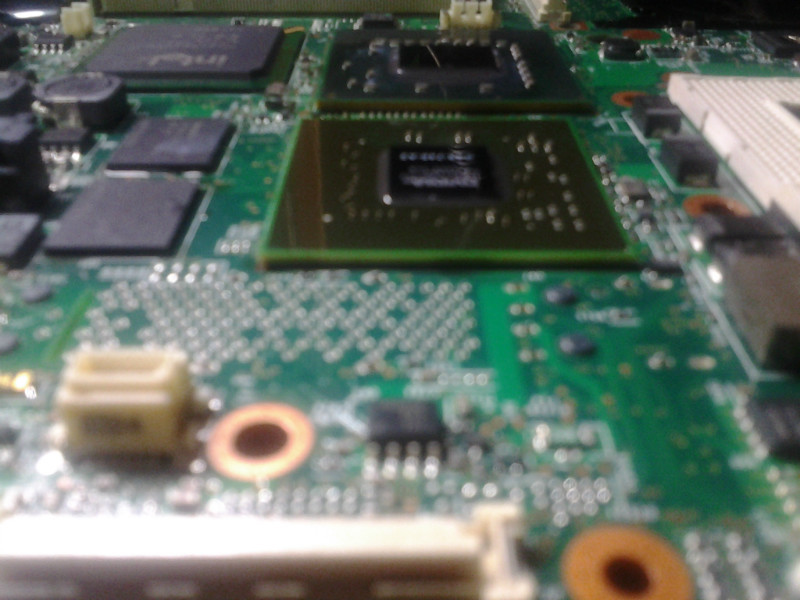

         患難與共的“四兄弟”。


        做好安全防護，推上"手術臺“。

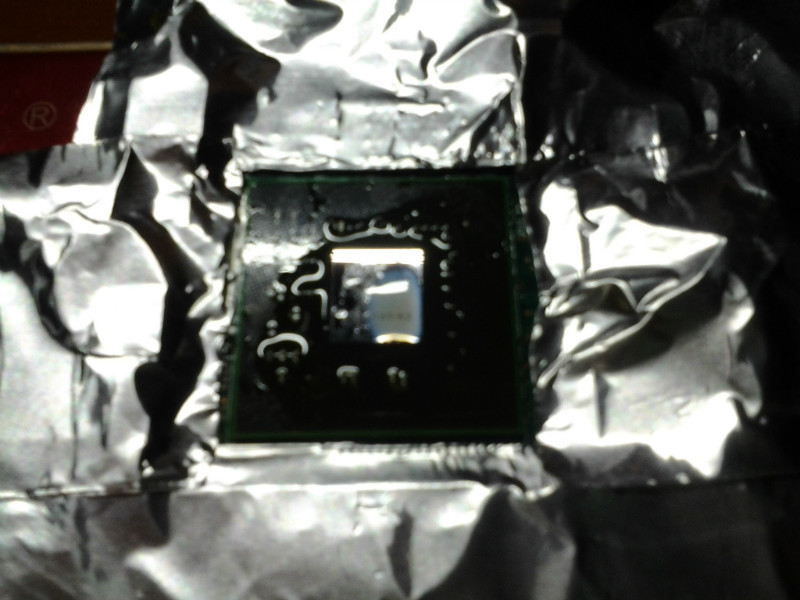

       錫鉑隔熱膠帶重重包圍下的GPU。

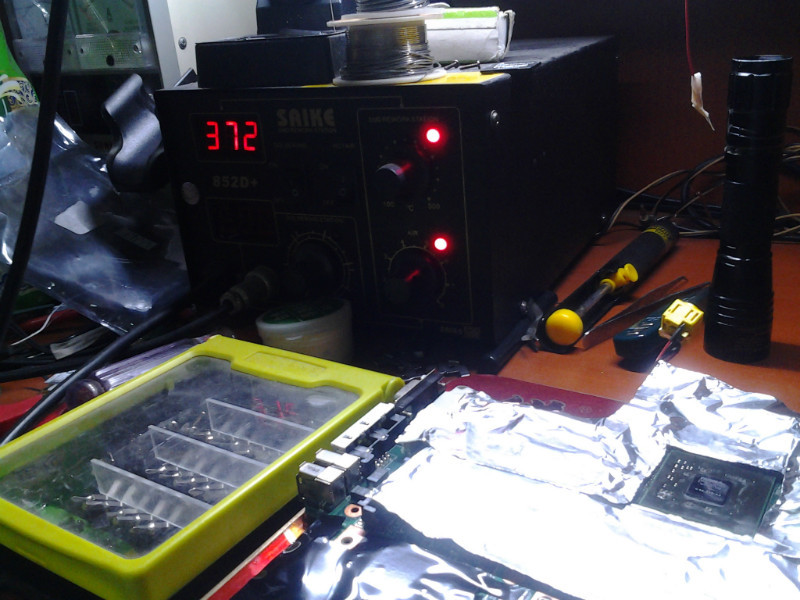

         熱風槍溫度為”372“，先對主板全身預熱，后局部加熱，時間約為20分鐘---真的很累。

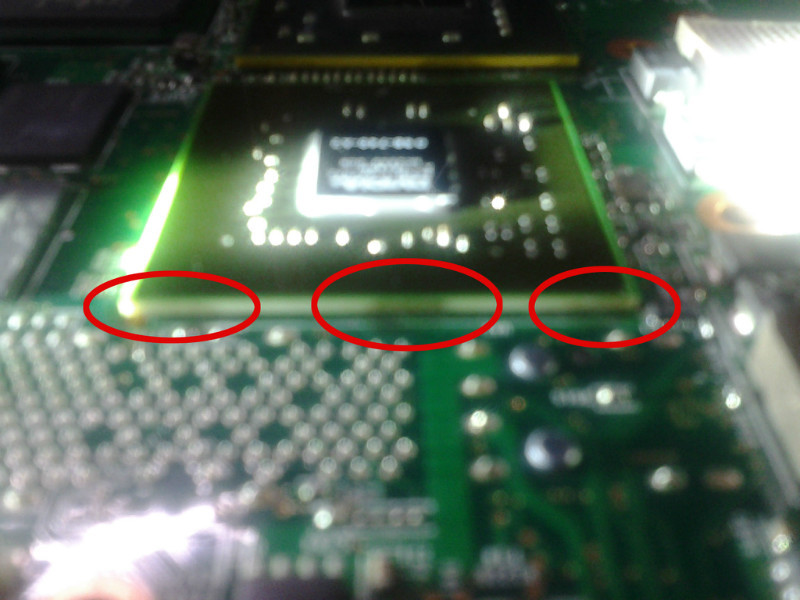

        風槍焊接完成后，仔細檢查，沒有發現爆珠現象，外圍電路的小電阻電容等也安然無恙，沒有位移痕跡。
        行了，我能做的也就這么多了，生死聽天由命，手工BGA，冷卻后，最小系統測試，上電，開機……散熱風扇有所動作，沒有報警聲？？？�。�！





          主板診斷卡代碼也有所動作---雖然沒有寄希望于此，但至少說明機子此時在自檢。難道成功了？再一看，暈。啦叭沒有接上，趕緊接上，再來，散熱風扇起來……還是沒有報警聲，這回沒錯了，就是它了！裝上顯示器，再來一次。
         激動人心時刻馬上出現。

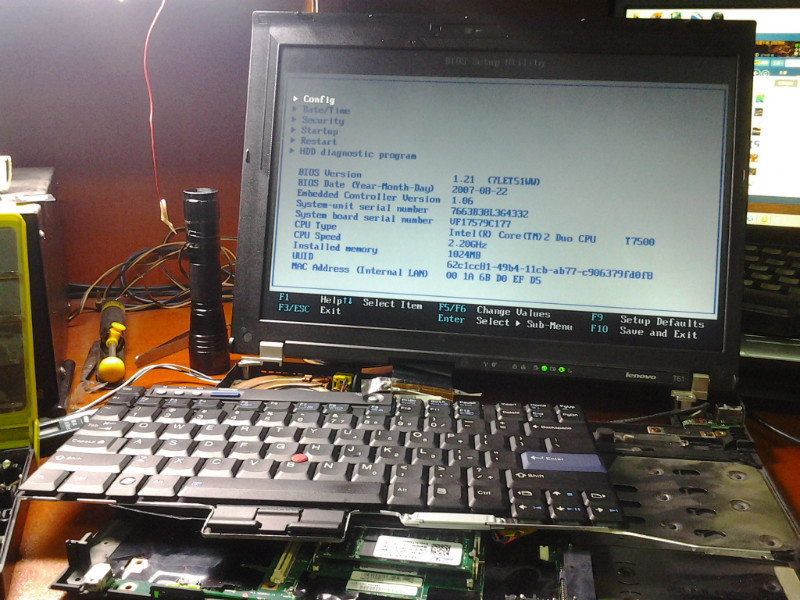

           正常進入BIOS，那個心跳加速�。�


        還是不怎么放心，多呆一會，沒有花屏、閃屏、暗屏等不良反應。
        OK，通過實驗，裝機，開機，能正常啟動，但新的問題又出現了，剛一出現”暈倒死“的LOGO就藍屏，重啟，還是見到“暈倒死”就藍屏。難道，系統崩潰了？找張系統盤試下，能正常進入安裝界面，正準備重裝系統時，突然想起，前面曾經有清空BIOS的動作，難道，問題就在這？
       重啟，按F1進入BIOS查看下，果然，Config----Serial ATA(SATA)----SATA Controller Mode Option默認設置為：AHCI。這個是不對滴，XP系統是無法正常識別AHCI模式的，將之應改為：Compatibility（“喂死它”和“暈倒死七”系統時建議設置為AHCI，這樣可以更好提高硬盤的性能）。再次開機……

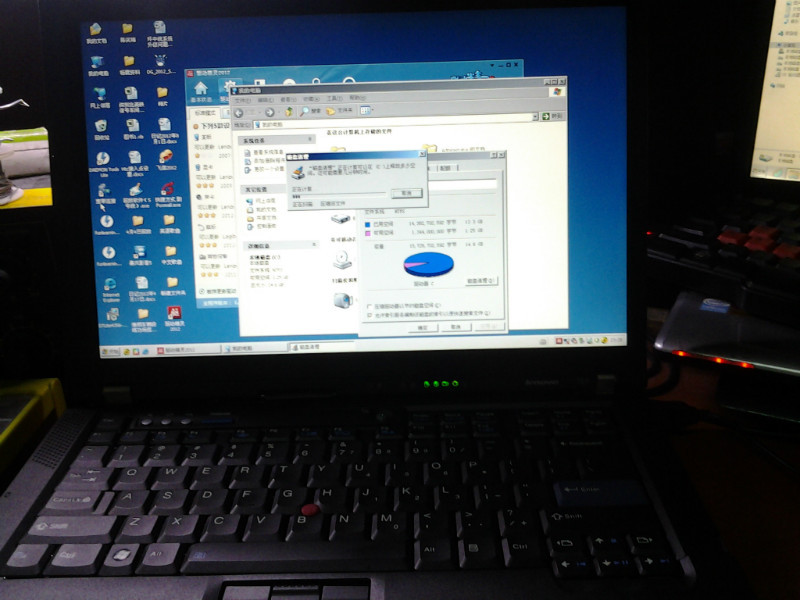

          當然是沒問題的啦。



          正常測試中，順便看看國家地理雜志的“重返危機現場”，這是英文版的，還沒有中文字幕555555，的確是一種煎熬，反正也看聽不懂，就讓它自個玩下。
          試驗良好，清理工器具，銷點，交付使用。
