首先還是啟動方式NAND Flash的過程，因?yàn)镹AND Flash是不支持程序在NAND內部運行的所以要把NAND搬到內存中運行，由于S3C2440內部的SRAM只有4K，當程序遠大于4K時，這種方法是行不通的，于是我們可以讓NAND中4K之后的程序搬到SDRAM中來運行

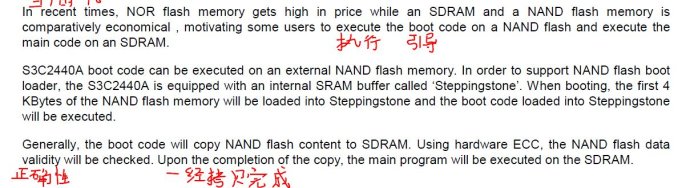

正如數據手冊上所說，NOR的價格較NAND來說比較昂貴，再加上NOR的容量遠比NAND小的多，再比如NOR一頁的字節數也比NAND大的很多，而要在某個地址寫入數據，必須先把地址所在的頁擦除，所以更多的時候NAND用來存儲數據，NOR用來存儲程序。

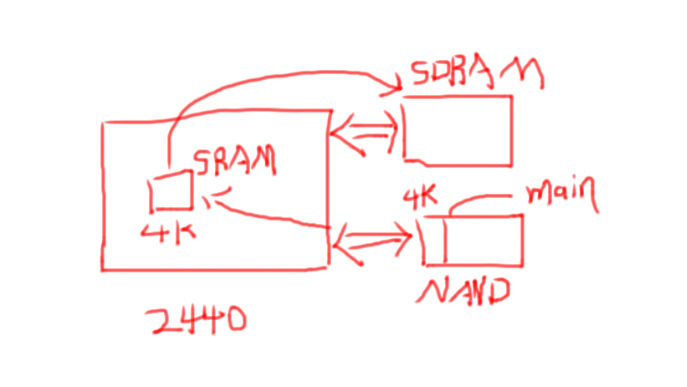

如上圖模型，當程序的容量大于4K的時候，NAND的前4K的程序?qū)?huì)被硬件自動引導到2440的SRAM中去執行，我們把編寫好的SDRAM驅動程序裝入前4K代碼，并初始化使NAND中4K以后的代碼拷貝到SDRAM
NAND的接口也和其他的RAM-LIKE芯片大不相同，比如內存、網卡等芯片都是有地址線的，他們是由CPU統一編址的，而NAND就不一樣了，它的地址和CPU發出的地址是不一樣的。

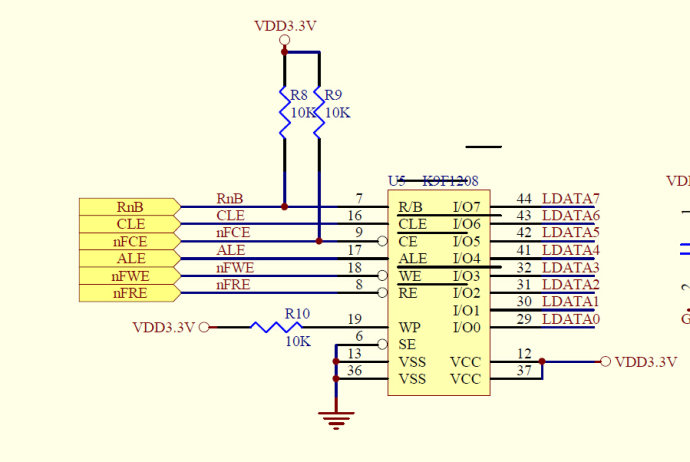

上圖就是開發板上外接的NAND Flash，有圖很明顯可以看出，NAND是沒有地址線的，只有八位的數據線，有經驗的人很快就能聯想到，NAND正是用這僅有的八條數據線來發送命令、地址和數據的，可謂是一線多用，大大的減少了CPU用來與它連接的管角，但這也令CPU與NAND的通信變得復雜多了，可謂有利有弊。
左邊的那些管教就是用來控制數據線的輸入是命令、數據還是地址的，不要以為我們要手工控制這些引腳來告訴NAND這哥們兒我要發送的是數據還是地址啊，除非你用51才會回到那個時代，我們只要操作S3C2440的NAND Flash的內部寄存器就可以了，根據寄存器對應的功能，發送數據的時候，自然就會把對應的引腳拉高！
