1． 實驗任務
做單一廣告燈的左移右移，硬件電路如圖4.4.1所示，八個發光二極管L1－L8分別接在單片機的P1.0－P1.7接口上，輸出“0”時，發光二極管亮，開始時P1.0→P1.1→P1.2→P1.3→┅→P1.7→P1.6→┅→P1.0亮，重復循環左右移動。

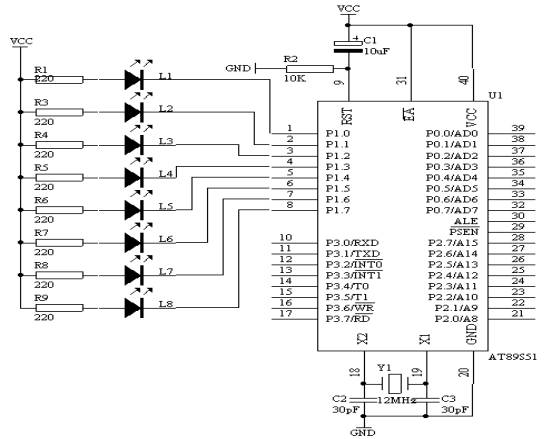

2． 電路原理圖
圖4.4.1
3． 系統板上硬件連線
把“單片機系統”區域中的P1.0－P1.7用8芯排線連接到“八路發光二極管指示模塊”區域中的L1－L8端口上，要求：P1.0對應著L1，P1.1對應著L2，……，P1.7對應著L8。
4． 程序設計內容
我們可以運用輸出端口指令MOV P1，A或MOV P1，＃DATA，只要給累加器值或常數值，然后執行上述的指令，即可達到輸出控制的動作。
每次送出的數據是不同，具體的數據如下表1所示
|
P1.7 |
P1.6 |
P1.5 |
P1.4 |
P1.3 |
P1.2 |
P1.1 |
P1.0 |
說明 |
|
L8 |
L7 |
L6 |
L5 |
L4 |
L3 |
L2 |
L1 |
|
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
L1亮 |
|
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
L2亮 |
|
1 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
L3亮 |
|
1 |
1 |
1 |
1 |
0 |
1 |
1 |
1 |
L4亮 |
|
1 |
1 |
1 |
0 |
1 |
1 |
1 |
1 |
L5亮 |
|
1 |
1 |
0 |
1 |
1 |
1 |
1 |
1 |
L6亮 |
|
1 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
L7亮 |
|
0 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
L8亮 |
表1
5．

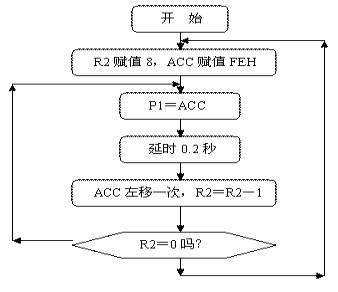

程序框圖
圖4.4.2
6． 匯編源程序
ORG 0
START: MOV R2,#8
MOV A,#0FEH
SETB C
LOOP: MOV P1,A
LCALL DELAY
RLC A
DJNZ R2,LOOP
MOV R2,#8
LOOP1: MOV P1,A
LCALL DELAY
RRC A
DJNZ R2,LOOP1
LJMP START
DELAY: MOV R5,#20 ;
D1: MOV R6,#20
D2: MOV R7,#248
DJNZ R7,$
DJNZ R6,D2
DJNZ R5,D1
RET
END
7． C語言源程序
#include <AT89X51.H>
unsigned char i;
unsigned char temp;
unsigned char a,b;
void delay(void)
{
unsigned char m,n,s;
for(m=20;m>0;m--)
for(n=20;n>0;n--)
for(s=248;s>0;s--);
}
void main(void)
{
while(1)
{
temp=0xfe;
P1=temp;
delay();
for(i=1;i<8;i++)
{
a=temp<<i;
b=temp>>(8-i);
P1=a|b;
delay();
}
for(i=1;i<8;i++)
{
a=temp>>i;
b=temp<<(8-i);
P1=a|b;
delay();
}
}
}
單片機廣告燈左右移動的全部代碼完畢,轉載請保留版權http://www.torrancerestoration.com
