1．實驗任務
用單片機P1.0輸出1KHz和500Hz的音頻信號驅動揚聲器輸出報警器聲音，作報警信號，要求1KHz信號響100ms，500Hz信號響200ms,交替進行，P1.7接一開關進行控制，當開關合上響報警信號，當開關斷開告警信號停止，編出程序。

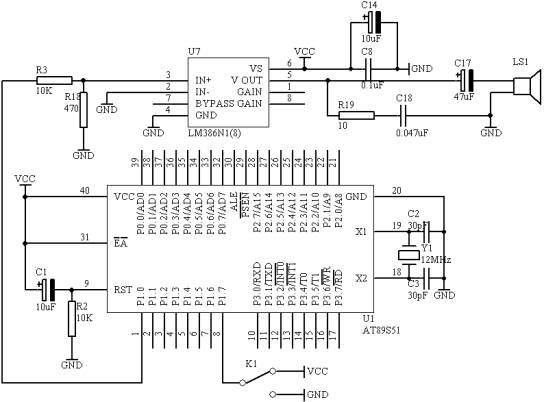

2．電路原理圖
圖4.6.1
3．系統板上硬件連線
（1． 把“單片機系統”區域中的P1.0端口用導線連接到“音頻放大模塊”區域中的SPK IN端口上；
（2． 在“音頻放大模塊”區域中的SPK OUT端口上接上一個8歐的或者是16歐的喇叭；
（3． 把“單片機系統”區域中的P1.7/RD端口用導線連接到“四路撥動開關”區域中的K1端口上；
4．程序設計內容
（1． 信號產生的方法
500Hz信號周期為2ms，信號電平為每1ms變反1次，1KHz的信號周期為1ms，信號電平每500us變反1次；
5．程序框圖
圖4.6.2
6．匯編源程序
FLAG BIT 00H
ORG 00H
START: JB P1.7,START
JNB FLAG,NEXT
MOV R2,#200
DV: CPL P1.0
LCALL DELY500
LCALL DELY500
DJNZ R2,DV
CPL FLAG
NEXT: MOV R2,#200
DV1: CPL P1.0
LCALL DELY500
DJNZ R2,DV1
CPL FLAG
SJMP START
DELY500: MOV R7,#250
LOOP: NOP
DJNZ R7,LOOP
RET
END
7． C語言源程序
#include <AT89X51.H>
#include <INTRINS.H>
bit flag;
unsigned char count;
void dely500(void)
{
unsigned char i;
for(i=250;i>0;i--)
{
_nop_();
}
}
void main(void)
{
while(1)
{
if(P1_7==0)
{
for(count=200;count>0;count--)
{
P1_0=~P1_0;
dely500();
}
for(count=200;count>0;count--)
{
P1_0=~P1_0;
dely500();
dely500();
}
}
}
}
