單片機寫延時程序的幾種方法

 1)空操作延時 (12MHz)
  void delay10us()
{
   _NOP_();
   _NOP_();
   _NOP_();
   _NOP_();
   _NOP_();
   _NOP_();
}

2)循環延時  (12MHz)
Void delay500ms()
{
unsigned char i，j，k;
for(i=15;i>0;i--)
     for(j=202;j>0;j--)
         for(k=81;k>0;k--);
}

延時總時間=[(k*2+3)*j+3]*i+5
k*2+3=165 us
165*j+3=33333 us
33333*i+5=500000 us=500 ms

3)計時器中斷延時(工作方式2) (12MHz)
#include<reg52.h>
sbit led=P1^0;
unsigned int num=0;
void main()
{
  TMOD=0x02;
  TH0=6;
  TL0=6;
  EA=1;
  ET0=1;
  TR0=1;
while(1)
  {
    if(num==4000)
    {
      num=0;
      led=~led;
    }
  }
}

void T0_time() interrupt 1
{
num++;
}

4)C程序嵌入組合語言延時
#pragma asm
……
組合語言程序段
……
#pragma endasm

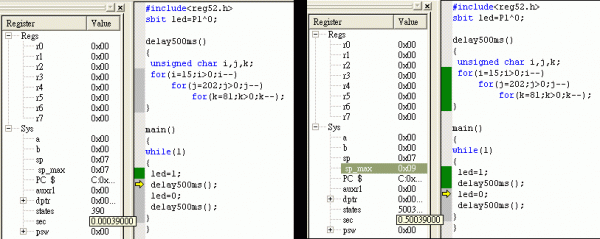

KEIL軟件仿真測量延時程序延時時間



這是前段事件總結之延時程序、由於不懂組合語言，故NO.4無程序。希望對你有幫助！�。�


對於12MHz晶振，機器周期為1uS，在執行該for循環延時程式的時候
Void delay500ms()
{
unsigned char i，j，k;
for(i=15;i>0;i--)
     for(j=202;j>0;j--)
         for(k=81;k>0;k--);
}
賦值需要1個機器周期，跳轉需要2個機器周期，執行一次for循環的空操作需要2個機器周期，那么，對於第三階循環 for(k=81;k>0;k--);，從第二階跳轉到第三階需要2機器周期 ，賦值需要1個機器周期，執行81次則需要2*81個機器周期，執行一次二階for循環的事件為81*2+1+2；執行了220次，則（81*2+3）*220+3，執行15次一階循環，則 [（81*2+3）*220+3]*15,由於不需要從上階跳往下階，則只加賦值的一個機器周期，另外進入該延時子函數和跳出該函數均需要2個機器周期，故還需要+5。

unsigned char i,j,k;用一個機器周期，+上進出函數的2*2個機器周期，則最好需+5個機器周期的時間。
