按下復位space鍵，與電源接通得到高電平，同時加到4個D觸發器的CD端，使得4個觸發器的 端輸出高電平，四個發光二極管熄滅，4輸入與非門U7B輸出低電平，U8A被封鎖，蜂鳴器不響。
由于U1A、U1B、U2A、U2B的 端均為高電平，U1A、U2B的 分別加到4輸入與非門U3A的2腳和4腳， U1B、U2A的 端經D1、D2（D1、D2、R10、VDD組成與門電路）加到U3A的5腳， 將U3A打開，由函數信號發生器XFG1產生的5KHZ的信號經反向后加到U1A、U1B、U2A、U2B的時鐘端，此時U1A、U1B、U2A、U2B具備時鐘條件。若先按下A鍵，與電源接通得到高電平，加到U1A的D端，此時 端輸出低電平，“LED1”發光，同時U1A 端輸出的低電平分兩路：一路加到U7B的9腳，使U7B輸出高電平，加到U8A上，將U8A打開，函數信號發生器XFG2產生1KHZ的信號經U8A、U5A兩次反向，加到蜂鳴器上，使蜂鳴器發出聲音。另一路加到4輸入與非門U3A的2腳，使U3A輸出高電平，同時加到U1A、U1B、U2A、U2B的時鐘端，此時U1A、U1B、U2A、U2B不具備時鐘條件，若再按下其他任何鍵時，搶答均無效，搶答器被鎖定。如要進行下一輪搶答，必須先按下復位spa ce鍵即可。
三、設計依據
4013BD為雙D上升沿觸發器集成電路，其真值表如下：
|
/SD |
/RD |
CP |
D |
Q |
/Q |
|
0 |
1 |
X |
X |
1 |
0 |
|
1 |
0 |
X |
X |
0 |
1 |
|
1 |
1 |
↑ |
0 |
0 |
1 |
|
1 |
1 |
↑ |
1 |
1 |
0 |
|
1 |
1 |
0 |
X |
Q |
/Q |
邏輯表達式：Qn+1 =D CP為↑
4011BD為雙輸入四與非門，邏輯表達式：Y= /（AB），其真值表如下：
| A | B | Y |
| 0 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
4012BD四輸入雙與非門集成電路，邏輯表達式：Y= /（ABCD），其真值表如下：
|
A |
B |
C |
D |
Y1 |
|
0 |
0 |
0 |
0 |
1 |
|
0 |
0 |
0 |
1 |
1 |
|
0 |
0 |
1 |
0 |
1 |
|
0 |
0 |
1 |
1 |
1 |
|
0 |
1 |
0 |
0 |
1 |
|
0 |
1 |
0 |
1 |
1 |
|
0 |
1 |
1 |
0 |
1 |
|
0 |
1 |
1 |
1 |
1 |
|
1 |
0 |
0 |
0 |
1 |
|
1 |
0 |
0 |
1 |
1 |
|
1 |
0 |
1 |
0 |
1 |
|
1 |
0 |
1 |
1 |
1 |
|
1 |
1 |
0 |
0 |
1 |
|
1 |
1 |
0 |
1 |
1 |
|
1 |
1 |
1 |
0 |
1 |
|
1 |
1 |
1 |
1 |
0 |

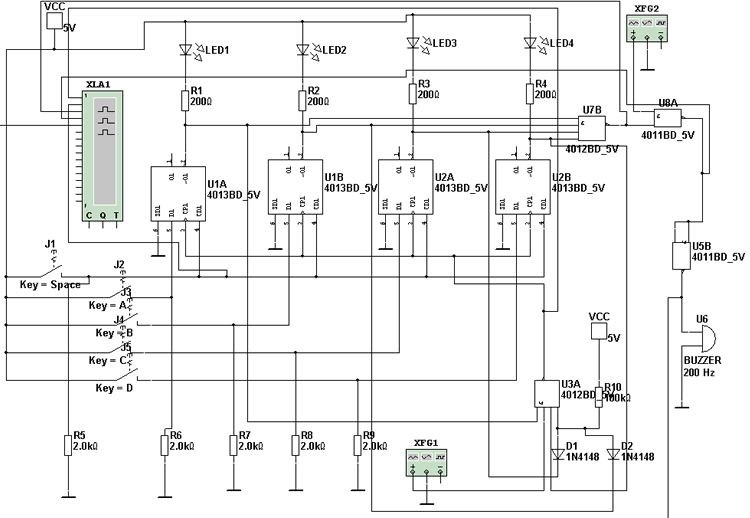

三、電路原理圖
四、驗證功能

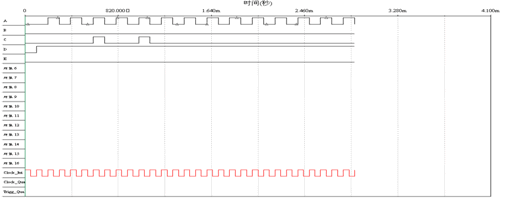

1、邏輯功能表的A、B、C、D、E點輸出波形
五、總結
在此設計中，采用XFG1產生5KHZ的振蕩信號通過U3A作為U1A、U1B、U2AU2B（4013BD）的時鐘信號，使4013BD具備上升沿觸發脈沖，利用按鍵被按下，得到高電平加到D觸發器的D端，使得D觸發器翻轉，將其 輸出的低電平作為控制信號，控制U3A的打開與關閉，從而控制D觸發器的時鐘脈沖有無，達到控制D觸發器的打開與鎖死狀態，實現“搶答”的目的。
通過本次電路的設計，使我加深了對數字電路的理解與應用，并利用EWB軟件查看各點輸出波形，鞏固了課本上所學的知識，真正實現了學以致用的目的。
