利用方式1實現單片機雙機通信，主頻為6M，波特率為2400bps，電路見圖5-10。當兩個單片機距離較近時，甲、乙兩機的發送端與接收端分別直接相聯，兩機共地。執行程序，甲機將亮燈信號發送給乙機，若通信正常，乙機接收到信號后點亮20個發光二極管。乙機采用查詢與中斷兩種工作方式。當然20個LED乙機可單獨控制，也可接受甲機的控制，并執行甲機指令，還需要進一步完善程序.
甲機發送程序：
org 0000h
sta: mov tmod,#20h ；設置波特率
mov tl1,#0FAh
mov th1,#0FAh
setb tr1
mov scon,#40h ；置工作方式1
clr ti
mov a,#00h
mov sbuf,a ；發送亮燈信號
wait: jbc ti,cont ；發送成功清標志
ajmp wait ；等待發送完畢
cont: sjmp sta ;重復發送
end
乙機查詢工作方式接收：
org 0000h
mov tmod,#20h ;設置通信波特率
mov tl1,#0FAh
mov th1,#0FAh
setb tr1
mov scon,#40h
clr ri
setb ren ；允許接收
wait: jbc ri,read ；接收成功清標志
ajmp wait ；接收未完等待
read: mov a ,sbuf
mov p1,a ；接收亮燈信號送P1口
sjmp $
end
乙機中斷工作方式接收
org 0000h
ajmp main
org 0023h
ajmp zd ；轉串口中斷程序
START: MOV TMOD,#20h
mov tl1,#0FAh
mov th1,#0FAh
setb tr1
mov scon,#50h
clr ri
mov ie,#90h ；開中斷
MAIN:sjmp $ 主程序
zd: clr ri ；清接收標志
；==============中斷程序還要再完善==============
mov a ,sbuf ；讀接收信號
mov p1,a
MOV R1,A ;將收到的信號送緩存
reti ；中斷返回
end

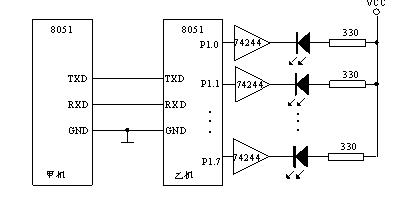

<單片機雙機串口通訊原理圖>
采用方式2 通信，數據幀格式是11位的，TB8為奇偶校驗位，接收過程要求判斷RB8，若出錯置F0標志為1，正確則置F0標志為0，然后返回。發送波特率375kbps，晶振為12MHz，所以SMOD=l。由于傳送數據的波特率與定時器無關，所以程序中無需對定時器編程. 以下程序出自http://www.torrancerestoration.com一位單片機大俠之手，借來用用，如果什么什么錯誤或者需要改進的地方請大家指出，不過我這里基本測試通過了。
send:
MOV SCON，#80H ；設置串行口為方式2
MOV PCON，#80H ；SMOD=l
MOV R0，#50H ；設數據塊指針
MOV R7，#20 ；設數據塊長度
STA： MOV A，@R0 ；取數據給A
MOV C，P
MOV TB8，C ；奇偶位P送給TB8，
MOV SBUF，A ；啟動發送
;====================================================
WAIT： JBC TI，CONT ；若發完一幀數據，清標志后發下一幀數據
AJMP WAIT ；未完等待
;=======================================================
CONT：INC R0 ；修改數據指針
DJNZ R7，STA ；循環發送至結束
RET
;========================================================
;乙機接收程序如下：
； 在進行雙機通信時，兩機應采用相同的工作方式和波特率。
;=============================================================
MOV SCON，#90H ；設置串行口為方式2，REN為1，允許接收
MOV PCON，#80H ；SMOD=1
MOV R0，#50H ；設置數據塊首址
MOV R7，#20 ；置數據塊長度
;=========================================================
WAIT：JBC RI，READ ；接收完一幀數據則RI清零并讀入數據
AJMP WAIT ；未完等待
;==========================================
READ：MOV A，SBUF ；讀入數據
JNB PSW.0，PZ ；收到數為偶數則轉
JNB RB8，ERR ；收到數為奇數，發端為偶數則通信出錯
SJMP RIGHT ；相符則正確
PZ：JB RB8，ERR ；收到數為偶數，發端為奇數則出錯
;========================================
RlGHT：MOV @R0，A ；通信正確，存放數據
INC R0 ；更改地址指針
DJNZ R7，WAIT ；數據塊接收完否，未完繼續
CLR PSW.5 ；通信正確，置F0為0
RET ；返回
ERROR：SETB PSW.5 ；通信出錯，置F0為l
RET ；返回
現在我最關心的是傳輸距離，我要做的產品傳輸距離為5M，選用STC51系列不知能不能解決，高手請指點。
