摘 要 介紹了一種新穎的單片機控制電阻電容在線測試系統，并詳細論述了系統組成，電阻、電容在線測試原理以及系統軟件的設計思想。
關鍵詞 電阻電容 在線測試 單片機 電隔離
1 引 言
在線測試是一種新穎的電子測量技術。在調試維修印刷電路板時，往往需要測量印刷電路板上的電阻或電容值。傳統的做法是焊開元件再測量，以避免受板上其他元件的影響。這不僅麻煩，測試速度低，甚至可能損傷印刷板和元件。為此，我們采用“電隔離”技術，設計了一種用單片機控制的電阻電容在線測試系統，該系統無需焊開元件便可直接在印刷板上測量各元件的參數，即保持了印刷板和元件的完善無損，又大大提高了測試速度。
2 系統組成

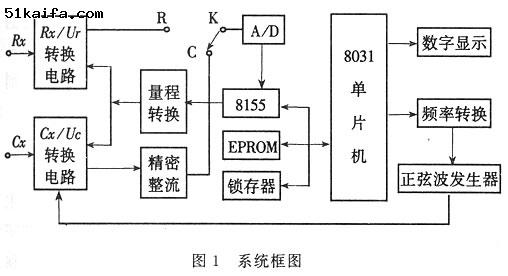

單片機電阻電容在線測試系統原理如圖1所示�！ �
為了實現電阻電容在線測試過程的自動化，由8031單片機、2732EPROM、鎖存器和8155擴展器構成控制部分；為了拓寬測試范圍，系統設置了自動轉換量程；為了進一步提高測試精度，采用了軟件抗干擾措施。
3 電阻在線測試原理
電阻—電壓轉換電路原理如圖2所示。
圖中Rx是印刷板上的待測電阻，R1和R2是Rx兩端旁路的等效電阻，Uref為基準電壓，Rx為基準電阻。測試時用三根測試筆，其中一根將R1和R2的接點接地；第二根將Rx與R1的接點接至運算放大器的反相輸入端；第三根將Rx與R2的接點接至運算放大器的輸出端。由圖2不難看到：根據理想運算放大器的“虛短”原理，R1上的電壓為零，因而沒有電流通過；又根據深度電壓負反饋時其輸出電阻為零的特征，作為負載電阻R2的數值大小，不會影響其輸出電壓Ur。
由圖2得Ur＝－Uref Rx／Rx

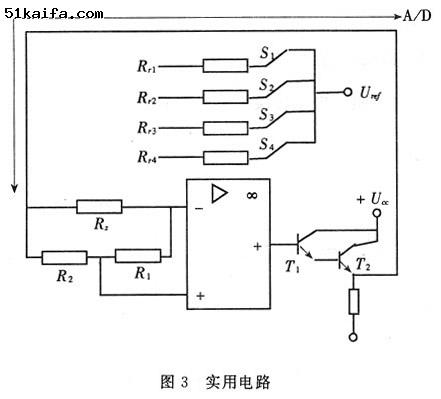

可見在基準電壓Uref和基準電阻Rx確定后，Ur只取決于Rx，而與R1與R2旁路電阻均無關，即對R2實現了“電隔離”。這就將印刷電路板上的被測電阻Rx直接轉換為相應的輸出電壓Ur。為了擴大測量范圍，引進了基準電阻Rr1～Rr4和相應的開關S1～S4來轉換量程，如圖3所示。單片機根據Rx選擇合適的Rr，通過控制S1～S4自動轉化量程。若選用高精度的運算放大器（如OP07等），可以進一步提高測量精度。為了減少R2的影響，輸出級采用T1和T2復合管組成的射級輸出器，可進一步減小輸出電阻，并為R2提供所需的電流。為了減小接觸電阻的影響，三根測試筆均用雙線結構，將通電流的導線（圖3中用粗T1線表示）和測電壓的導線（圖3中細線）分開。理論和實踐都指出：在測量小電阻時，這種測試能有效地提高測試精度。
4 電容在線測試原理
電容在線測試原理電路如圖4所示。
圖中Cx為印刷板上被測電容，Rx為板上與Cx并聯的電阻，Z1和Z2為板上Cx兩端旁路的總等效阻抗，Uref為基準的正弦波信號源，Rr為基準電阻。如同上述電阻在線測試所分析的那樣，根據理想運算放大器的“虛短”原理及深度電壓負反饋輸出電阻為零的特征，可消除Z1和Z2的影響，實現對Cx和Rx并聯阻抗Zx的“電隔離”。由圖4不難看出：
Uc＝－Uref Zx／Rx
在印刷電路板上，電容Cx通常與Rx之間并聯，如何從并聯電路中單獨測得Cx值，這是電容在線測試的關鍵。為此，我們提高正弦波發生器Uref的頻率F，使Cx的容抗1／（ωCx）＜＜Rx，則可忽略Rx，使并聯阻抗Zx近似等于Cx的容抗。即
式中Rr，Uref和頻率F均為已知，測得Uc，便可用上式求出Cx。我們稱此法為“高頻近似法”。分析可知，若Rx大于被測電容Cx的容抗Zc的5倍，即若Rx≥5Cx，那么，按式Cx＝Uref／（2лFRr
Uc）求出Cx的誤差不大于2％�？紤]到測量中因其它因素引起的誤差，整個誤差總和也不大于5％。對于一般要求這種誤差已經滿足了。在實際電路中，電容量的范圍很廣，與電容器并聯的電阻值差別也很大。為實現高頻近似法測試Cx，應根據實際情況選擇合適的信號頻率。為了便于測量控制，又不使正弦波信號發生器過于復雜，采取的措施是將信號源的頻率按5倍頻分檔，并使各檔信號Uref的幅度相等。由低向高按5倍關系逐檔增高信號頻率，同時測量響應的輸出電壓Uc，并計算相鄰兩檔低頻輸出電壓Ucl和高頻輸出電壓Uch的比值。分析證明，若該比值Ucl／Uch≥3．6時，則可以用這個高檔頻率的信號測量Cx，此時的輸出電壓Uc＝Uch。將此時的f，Uref和Uc代入Cx＝Uref／（2лfRrUc），便可求得Cx。而Ucl／Uch≥3．6則可作為“高頻近似法”選擇測試頻率的依據。
5 系統軟件

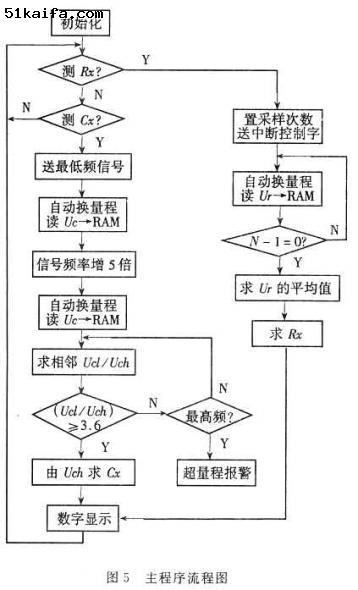

該在線測試系統的軟件，采用模塊化結構，由主程序、若干子程序和中斷程序組成，并且采用了數字濾波等軟件抗干擾技術，提高了測試精度。系統主程序的流程圖如圖5所示。系統啟動后，先初始化，然后判斷測試Cx還是Rx，則分別進入各次的測試程序，開始在線測試。電阻在線測試過程為：被測電阻Rx通過Rx／Ur轉換電路，將Rz轉換為直流輸出電壓Ur，送入A／D轉換器將模擬電壓轉換為數字量，輸入單片機系統。單片機國家輸入得數據，選擇最佳量程，并控制量程轉換開關，選擇合適的基準電阻Rr，實現量程自動轉化。在單片機控制下，進行多次（如8次）采樣測試，并對各次測得的Ur求取平均值，然后計算出電阻Rx，最后送顯示器顯示。
電容在線測試過程為：將Cx／Uc轉換電路，在正弦波信號發生器的作用下將Cx的數值轉換為交流輸出電壓Uc，送入A／D轉換器轉換為數字量，送至單片機。單片機開展量程轉換開關，選擇最佳量程，獲得與Cx相應的Uc值。單片機通過頻率轉換開關，控制正弦波信號發生器的振蕩頻率，從最抵擋頻率開始，按5倍頻逐級增頻率。同時讀入各檔的相應Uc值，并對相鄰兩檔頻率的數據Ucl和Uch求商Ucl／Uch，判斷Ucl／Uch是否大于3．6，若不大于此值，則繼續讀入求商，直到Ucl／Uch≥3．6，單片機就根據最后這次Fh和Uch，按式Cx＝Uref／（2лfhUch）求Cx值，并送顯示器顯示被測的電容量數值。
