1． 實驗任務
如圖4.2.1所示，監視開關K1（接在P3.0端口上），用發光二極管L1（接在單片機P1.0端口上）顯示開關狀態，如果開關合上，L1燈亮，開關打開，L1燈熄滅。
2． 電路原理圖
圖4.2.1
3． 系統板上硬件連線
（1）． 把“單片機系統”區域中的P1.0端口用導線連接到“八路發光二極管指示模塊” 區域中的L1端口上；
（2）． 把“單片機系統”區域中的P3.0端口用導線連接到“四路撥動開關”區域中的K1端口上；
4． 程序設計內容
（1）． 開關狀態的檢測過程
單片機對開關狀態的檢測相對于單片機來說，是從單片機的P3.0端口輸入信號，而輸入的信號只有高電平和低電平兩種，當撥開開關K1撥上去，即輸入高電平，相當開關斷開，當撥動開關K1撥下去，即輸入低電平，相當開關閉合。單片機可以采用JB BIT，REL或者是JNB BIT，REL指令來完成對開關狀態的檢測即可。
（2）． 輸出控制
如圖3所示，當P1.0端口輸出高電平，即P1.0＝1時，根據發光二極管的單向?qū)щ娦钥芍�，這時發光二極管L1熄滅；當P1.0端口輸出低電平，即P1.0＝0時，發光二極管L1亮；我們可以使用SETB P1.0指令使P1.0端口輸出高電平，使用CLR P1.0指令使P1.0端口輸出低電平。

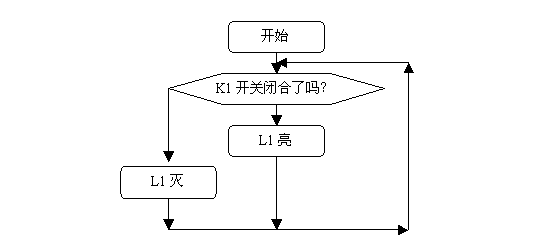

5． 程序框圖
圖4.2.2
6． 匯編源程序
ORG 00H
START: JB P3.0,LIG
CLR P1.0
SJMP START
LIG: SETB P1.0
SJMP START
END
7． C語言源程序
#include <AT89X51.H>
sbit K1=P3^0;
sbit L1=P1^0;
void main(void)
{
while(1)
{
if(K1==0)
{
L1=0; //燈亮
}
else
{
L1=1; //燈滅
}
}
}
以上是單片機模擬開關燈全部源代碼
