和常規的最小系統不同，這次用的是Arduino1.0，并且使用了“Upload using Programmer”功能，直接使用USBtinyISP下載程序，省去了usb轉串口的下載器，同時也最大限度的避免了許多麻煩。
材料準備：
1、ATmega 8（可以是“ATmega 8A-PU”、“ATmega 8PU-8PU”或“ATmega 8-16PU”，具體的差別下面會說）
2、22pF陶瓷電容兩個
3、晶振一個（“ATmega 8A-PU”、“ATmega 8PU-8PU”用8M，“ATmega 8-16PU”用16M）
4、USBtinyISP一個

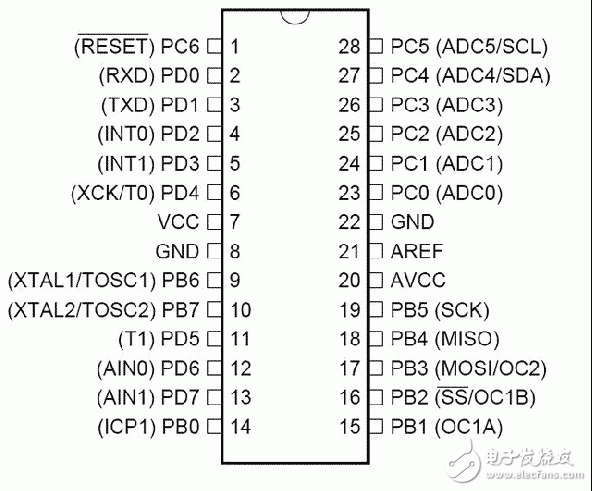

先看Atmega8引腳示意圖
電路一共分兩個部分
1、震蕩電路：

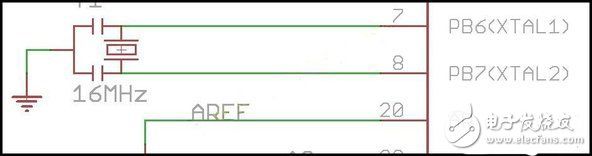

晶振連接Atmega8的pin9（PB6）、pin10（PB7），在分別連接連個22pF的電容，最后讓一只電容接地。 2、程序下載以及供電部分：

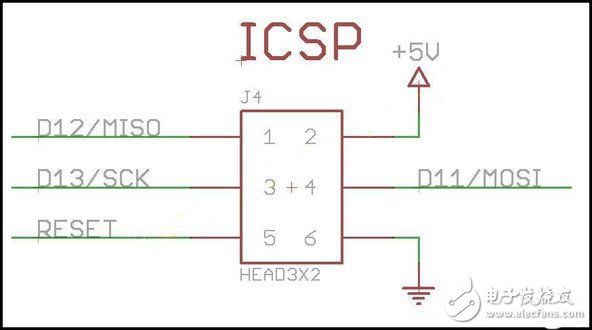

ICSP引腳連接圖：
+5V → pin7（VCC）
GND → ping22（GND）
D11 → pin17（PB3）
D12 → pin18（PB4）
D13 → pin19（PB5）
reset → pin1（reset）

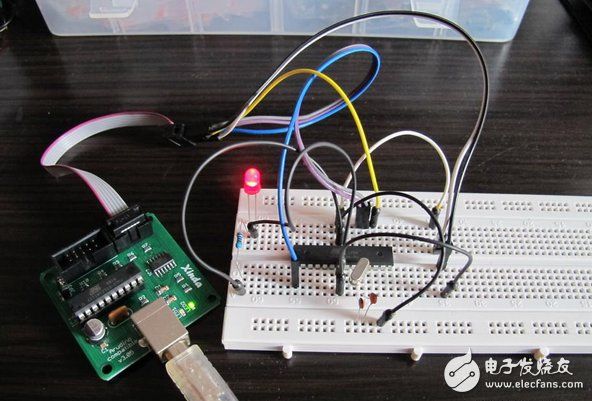

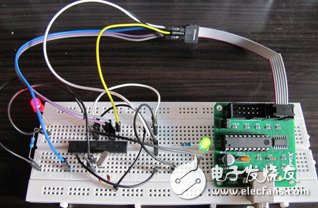

這是連接好的板子：
加了一個紅色的LED做電源指示
下面就該給Atmega8下載bootloader了，現在就有兩種情況：
1、如果是“ATmega 8A-PU”和“ATmega 8PU-8PU”，因?yàn)镮DE里沒有直接支持8M的板子，所以要自己改造一下：
下載下面的文件，解壓后放在hardware\arduino\bootloaders\optiboot目錄下，并在hardware\arduino\boards.txt里添加如下信息：
01.##############################################################
02.
03.atmega8_8M.name=ATmega8_8MHz
04.
05.atmega8_8M.upload.protocol=arduino
06.atmega8_8M.upload.maximum_size=7168
07.atmega8_8M.upload.speed=115200
08.
09.atmega8_8M.bootloader.low_fuses=0xa4
10.atmega8_8M.bootloader.high_fuses=0xdc
11.atmega8_8M.bootloader.path=optiboot
12.atmega8_8M.bootloader.file=optiboot_atmega8_8M.hex
13.atmega8_8M.bootloader.unlock_bits=0x3F
14.atmega8_8M.bootloader.lock_bits=0x0F
15.
16.atmega8_8M.build.mcu=atmega8
17.atmega8_8M.build.f_cpu=8000000L
18.atmega8_8M.build.core=arduino
19.atmega8_8M.build.variant=standard

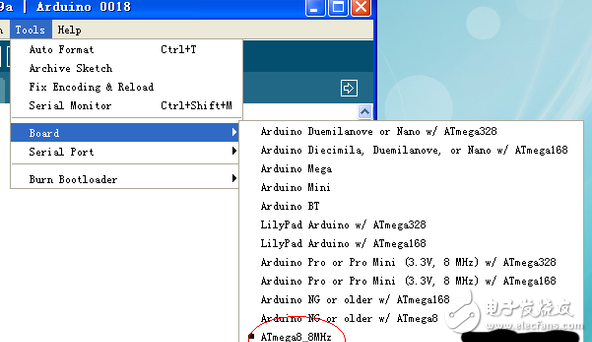

這時啟動IDE，你就能在board里看到“Atmega8_8M”，選擇他就對了。
2、如果是ATmega 8-16PU，在選板子時直接選擇“arduino NG or w / ATmega 8“就可以了。
選好板子后，使用USBtinyISP下載bootloader，當看到如下圖片是，就說明下載成功了。
首先電路連接不變，還是使用下載bootloader的線路。然后確保你使用的IDE是Arduino 1.0（在Arduino的官網，一進下載軟件頁面的就看得見了），然后選擇板子，還是和上面一樣，ATmega 8-16PU可以直接用；“ATmega 8A-PU”和“ATmega 8PU-8PU”請先改造程序，然后寫代碼（我寫了一個LED閃爍的程序來測試）。
int led = 12;
void setup（）
{
pinMode（led，OUTPUT）;
}
void loop（）
{
digitalWrite（led，HIGH）;
delay（1000）;
digitalWrite（led，LOW）;
delay（1000）;
}

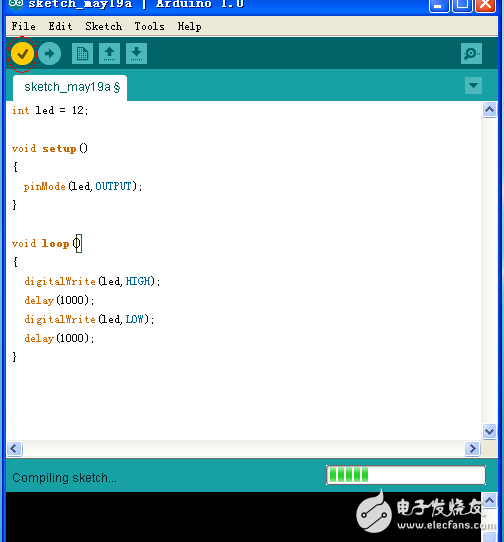

寫好后點擊最左邊的那個鉤（編譯）。

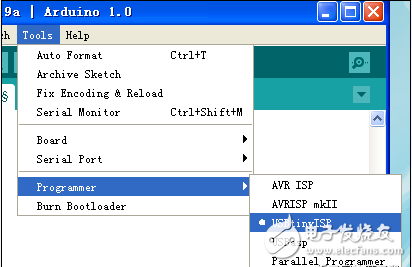

最后是下載，大家可以看一下，在tools下新增加了一個“Programmer”，點開后選擇USBtinyISP，Serial Port就不用選擇了。
最后打開“File”，你可以看到”Upload using Programmer“，點擊后程序就開始下載了。
這是程序下載完后的照片，如果圖片能動，你就能看見綠色的LED在閃爍。
總結：如果按照以前的方法制作最小系統，下載bootloader和程序要使用兩套電路。而且在下載程序時，TX和DX對下載線路的要求很高，還需要連 接復位電路。而使用Upload using Programmer下載程序，僅需使用一套電路，簡化了連接電路帶來的不便，不需要轉換器、不需要復位電路。最大限度地避免了許多麻煩。
有興趣的同學可以來試試。
這是之后焊在洞洞板上的最小系統，效果還不錯~
