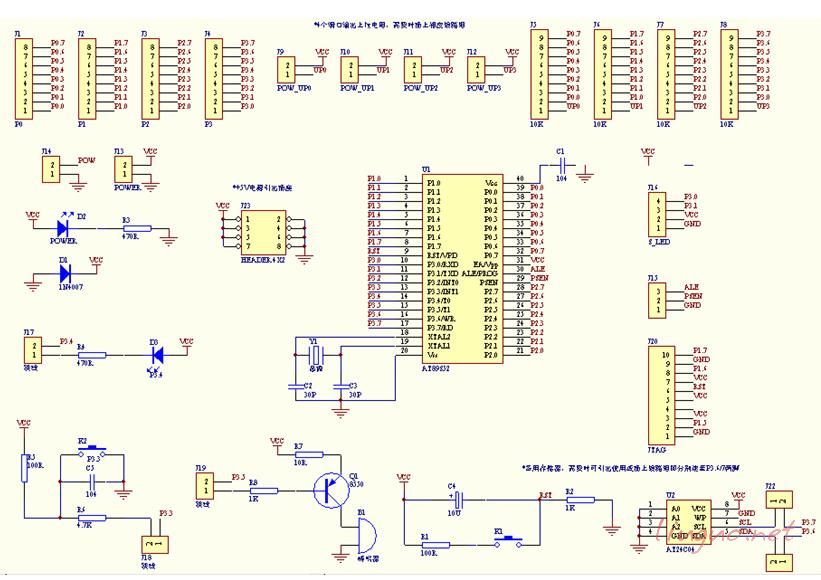

單片機最小系統設計

單片機最小系統特點：系統資源完全開放，配合其它模塊板或自行搭建用戶電路可實現任意實驗功能。接口設計靈活，使用方便（適合創新實踐活動）。板上電路簡潔實用，除最小系統和在線下載電路外，還有1個LED、1個按鍵、1個蜂鳴器、1片EEPROM存儲器AT24C04（使用時只需設置相關調線），單片機引腳全部可引出使用，并留有專用LED顯示接口方便與串行靜態LED顯示板連接。
配套模塊：
　　串行靜態LED顯示板
　　4X4矩陣鍵盤
　　普通AD/DA轉換板（ADC0832串行8位+DAC0832并行8位）
　　通用LCD接口板（可直接連用ATM1602B、ATM12864D、WG320240B等型號液晶顯示器）
