經典數字溫度傳感器DS18B20試驗

    在前面，我們學習了DS18B20新型數字溫度傳感器的基礎理論知識，對DS18B20的特性及應用有了較全面的了解，本課我們就結合S51增強型實驗板，ISP編程器來學習DS18B20的應用軟件編程，做DS18B20測溫實驗，DIY一個我們自己的數字溫度計，通過本實驗的學習，熟練掌握DS18B20的開發，相信你也可以自己的智能溫控系統！

    首先介紹實驗的硬件設備：S51增強型單片機實驗板 ＋ ISP編程器 ＋ DS18B20溫度傳感器

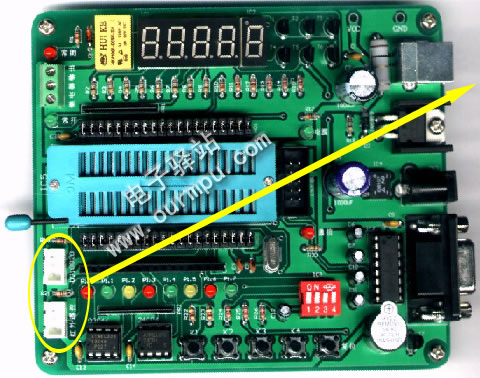

圖1： S51增強型單片機實驗板 ＋ 配套溫度傳感器		實驗板紅外遙控及DS18B20接口 產品配套溫度傳感器DS18B20 （已焊接好并經過測試，免去初學者因焊接不好損壞DS18B20的風險，采用屏蔽線焊接，熱縮管絕緣保護，防插反接頭，抗干擾能力強，測溫精度更高，插入實驗板即可使用）
注：如圖中所示，實驗板的第5位數碼管可以顯示溫度的符號"℃"，做溫度實驗更加直觀。將配套溫度傳感器插入DS18B20實驗接口，完成溫度傳感器的硬件連接。

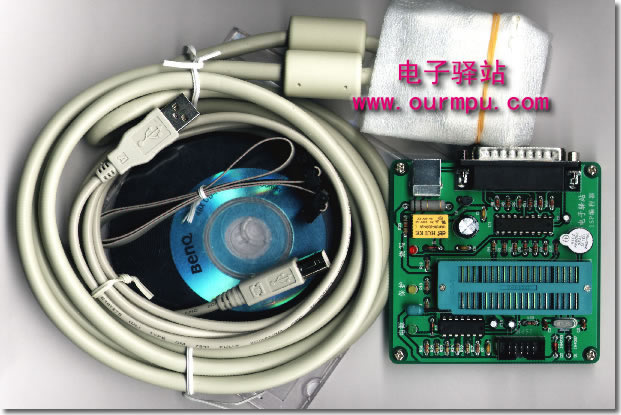

圖2： ISP編程器套件

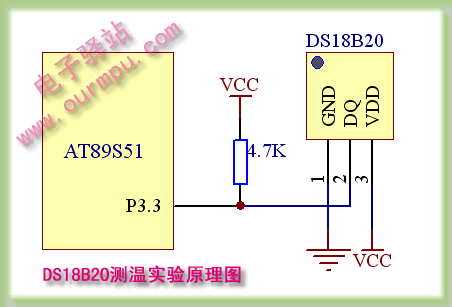

    DS18B20測溫實驗原理圖見下面圖3

圖3

    新建Keil工程ds18sy.UV2，輸入下面的DS18B20測溫實驗源程序，編譯得到HEX格式目標文件ds18sy.hex。
　　
　　 >>> 點擊下載DS18B20測溫實驗目標程序ds18sy.hex >>>
　　 >>> 點擊下載DS18B20測溫實驗源程序 >>>

;--------- 下面是DS18B20測溫實驗源程序 ---------

　　　　ORG　　0000H
START:　MOV　　SP,#60H　　 　　;開機初始化
　　　　MOV　　P0,#0FFH
　　　　MOV　　P1,#0FEH
　　　　MOV　　P2,#0FFH
　　　　MOV　　P3,#0FFH

MAIN: 　LCALL　 GET_TEMPER　　 ;調用讀溫度子程序
　　　　LCALL　 DISP　　　　　 ;調用數碼管顯示子程序
　　　　AJMP　　MAIN　　　　　 ;重復循環

;------ 讀DS18B20傳感器的溫度值 ------
GET_TEMPER:
　　　　SETB　　P3.3
　　　　LCALL　 RST18B20　　　 ;復位DS18B20
　　　　JB 　　 00H,DSS2
　　　　RET
DSS2:　 MOV　　 A,#0CCH　　　　;跳過ROM匹配
　　　　LCALL　 WR18B20
　　　　MOV　　 A,#44H　　　　 ;向DS18B20發出溫度轉換命令
　　　　LCALL　 WR18B20
　　　　LCALL　 RST18B20　　　 ;準備讀溫度前先復位DS18B20
　　　　MOV　　 A,#0CCH　　　　;跳過ROM匹配
　　　　LCALL　 WR18B20
　　　　MOV　　 A,#0BEH　　　　;向DS18B20發出讀溫度命令
　　　　LCALL　 WR18B20
　　　　LCALL　 RE18B20　　　　;讀出溫度數據
　　　　RET

;------ DS18B20復位初始化程序 ------
RST18B20:
　　　　SETB　　P3.3
　　　　NOP
　　　　CLR　　 P3.3
　　　　MOV　　 R0,#06BH　　　　;主機發出復位低脈沖
　　　　MOV　　 R1,#03H
DSR1:　 DJNZ　　R0,DSR1
　　　　MOV　　 R0,#6BH
　　　　DJNZ　　R1,DSR1
　　　　SETB　　P3.3　　　　　　;拉高數據線
　　　　NOP
　　　　NOP
　　　　NOP
　　　　MOV　　 R0,#25H
DSR2:　 JNB　　 P3.3,DSR3　　　　;等待DS18B20回應
　　　　DJNZ　　R0,DSR2
　　　　LJMP　　DSR4
DSR3:　 SETB　　00H　　　　　　　;置標志位,表示DS1820存在
　　　　LJMP　　DSR5
DSR4:　 CLR　　 00H 　　　　　　 ;清標志位,表示DS1820不存在
　　　　LJMP　　DSR7
DSR5:　 MOV　　 R0,#06BH
DSR6:　 DJNZ　　R0,DSR6　　　　　;延時一段時間
DSR7:　 SETB　　P3.3
　　　　RET

;------ 寫DS18B20的子程序 ------
WR18B20:
　　　　MOV　　 R2,#8
　　　　CLR　　 C
WR1:　　CLR　　 P3.3
　　　　MOV　　 R3,#6
　　　　DJNZ　　R3,$
　　　　RRC　　 A
　　　　MOV　　 P3.3,C
　　　　MOV　　 R3,#23
　　　　DJNZ　　R3,$
　　　　SETB　　P3.3
　　　　NOP
　　　　DJNZ　　R2,WR1
　　　　SETB　　P3.3
　　　　RET

;------ 從DS18B20中讀溫度數據程序 ------
RE18B20:
　　　　MOV　　 R4,#2
　　　　MOV　　 R1,#2FH
RE00:　 MOV　　 R2,#8
RE01:　 CLR　　 C
　　　　SETB　　P3.3
　　　　NOP
　　　　NOP
　　　　CLR　　 P3.3
　　　　NOP
　　　　NOP
　　　　NOP
　　　　SETB　　P3.3
　　　　MOV　　 R3,#09
RE10: 　DJNZ　　R3,RE10
　　　　MOV　　 C,P3.3
　　　　MOV　　 R3,#23
RE20: 　DJNZ　　R3,RE20
　　　　RRC　　 A
　　　　DJNZ　　R2,RE01
　　　　MOV　　 @R1,A
　　　　DEC　　 R1
　　　　DJNZ　　R4,RE00
　　　　RET

;-------- 顯示子程序 --------
DISP: 　MOV　　 A,2FH
　　　　MOV　　 C,70H
　　　　RRC　　 A
　　　　MOV　　 C,71H
　　　　RRC　　 A
　　　　MOV　　 C,72H
　　　　RRC　　 A
　　　　MOV　　 C,73H
　　　　RRC　　 A
　　　　MOV　　 2FH,A
　　　　MOV　　 A,2FH
　　　　MOV　　 B,#10
　　　　DIV　　 AB
　　　　MOV　　 30H,A
　　　　MOV　　 31H,B
　　　　MOV　　 A,30H
　　　　MOV　　 DPTR,#SGTB
　　　　MOVC　　A,@A+DPTR
　　　　MOV　　 P0,A　　　　　　;顯示溫度“十位”值
　　　　CLR　　 P2.2
　　　　SETB　　P2.0
　　　　SETB　　P2.1
　　　　SETB　　P2.3
　　　　SETB　　P2.4
　　　　LCALL　 YS4722U
　　　　MOV　　 A,31H
　　　　MOV　　 DPTR,#SGTB
　　　　MOVC　　A,@A+DPTR
　　　　MOV　　 P0,A　　　　　　;顯示溫度“個位”值
　　　　CLR　　 P2.3
　　　　SETB　　P2.0
　　　　SETB　　P2.1
　　　　SETB　　P2.2
　　　　SETB　　P2.4
　　　　LCALL　 YS4722U
　　　　MOV　　 A,#01000110B
　　　　MOV　　 P0,A　　　　　　;顯示溫度符號“ ℃”
　　　　CLR　　 P2.4
　　　　SETB　　P2.0
　　　　SETB　　P2.1
　　　　SETB　　P2.2
　　　　SETB　　P2.3
　　　　LCALL　 YS4722U
　　　　RET

;************* 8位共陽數碼管顯示器字型碼表 *****************
SGTB: 　DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H
　　　　DB 88H,83H,0C6H,0A1H,86H,8EH,89H,0A3H,8CH,0C8H

YS4722U:
　　　　MOV　　 R4,#10 ;延時子程序
Y3:　　 MOV　　 R5,#216
　　　　DJNZ　　R5,$
　　　　DJNZ　　R4,Y3
　　　　RET

　　　　END

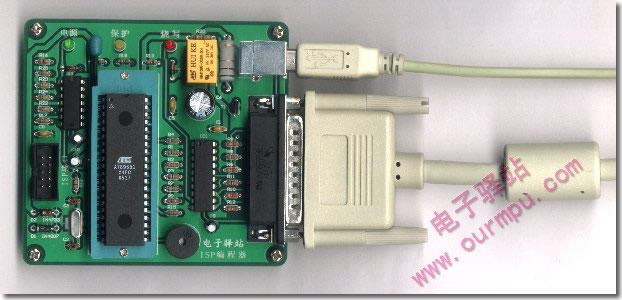

    用ISP編程器將目標文件ds18sy.hex燒寫到AT89S51單片機中（見下圖）

圖4： ISP編程器燒寫目標文件ds18sy.hex
